Specificaties
| Connection Inlet Flange | DN 25 ISO-KF (NW25) |
| Connection vacuum outlet flange | DN 25 ISO-KF (NW25) |
| Cooling Method | Air Cooling (forced - fan) |
| Pressure Ultimate | 0.200 |
| Voedingsspanning | 3Ph 200-220,380-415/200-230,460V 50/60Hz |

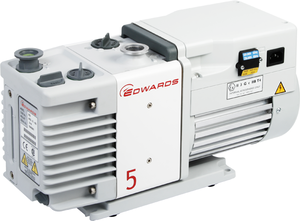

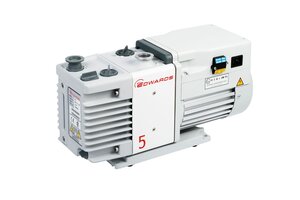

RV5 - 2 Stage Rotary Vane Pump, 3Ph 200-220,380-415/200-230,460V 50/60Hz
Onderdeelnummer:A65301905
EUR 4,031.00
Toegevoegd aan uw winkelwagen
Variant
Bekijk de onderstaande varianten om het product te vergelijken
| Korte beschrijving | Onderdeelnummer | Variant Oil Type |
|---|---|---|
| A65301903 | - | |
| A65301904 | - | |
| A65301905 | - | |
| A65301906 | - | |
| A65301907 | - | |
| A65301925 | - | |
| A65309903 | FX FX - (PFPE prepared) | |
| A65309904 | FX FX - (PFPE prepared) | |
| A65309905 | FX FX - (PFPE prepared) | |
| A65309906 | FX FX - (PFPE prepared) |
Oil Rotary Vane Pumps Two-Stage
Draaischuifpompen worden beschouwd als natte, verdringerpompen, waarbij de term "nat" aangeeft dat de gassen die worden gepompt in contact komen met olie. Het belangrijkste kenmerk van oliedichte draaischuifpompen (OSRV) is het gebruik van olie als afdichtmiddel en koelmiddel.
Twee-traps draaischuifvacuümpompen gebruiken een twee-traps compressie die hoge pompsnelheden combineert met een lage uiteindelijke druk. Ze worden veel gebruikt in de industriële, chemische, farmaceutische en voedingsmiddelenindustrie.
RV Two Stage RVP
RV oliedichte pompen zijn al vele jaren de industriestandaard roterende lamellenpomp voor laboratoriumtoepassingen dankzij ontwerpkenmerken die ze goedkoop in gebruik en onderhoud maken in vergelijking met andere roterende pompen.
Met hun unieke modusselector kan één pomp worden gebruikt voor zowel hoge doorvoer- als hoogvacuümtoepassingen; zelfcentrerend mechanisme, geen pennen om in te stellen en elk onderdeel kan worden vervangen; hoge dampvermogenspomp en breed scala aan accessoires maken RV-pompen de beste langetermijnoplossing voor laboratoriumtoepassingen.
RV-pompen zijn verkrijgbaar met snelheden variërend van 3 tot 12 m3/uur. Met 400.000 geproduceerde eenheden bieden deze pompen bewezen prestaties die de industriestandaard bepalen voor R&D en wetenschappelijke pompapplicaties.
Features and Benefits
- Hoge dampverwerking - hoge gasballaststroom tot 220 gh-1 waterdamp pompcapaciteit.
- Superieure deeltjesafhandeling - Hoge betrouwbaarheid
- Snelwerkende, automatische inlaatklep voor de beste anti-terugzuigbescherming in zijn klasse - Veilig proces en systemen
- Modusselector en tweeposities gasballast - Geconfigureerd om aan uw vacuümbehoeften te voldoen
- Ontworpen voor eenvoudig onderhoud - Geen ongeplande stilstandtijd
- Geruisloze werking - Betere werkomgeving
General Product Information
| Connection Inlet Flange | DN 25 ISO-KF (NW25) |
| Weight | 28.00 |
| Connection vacuum outlet flange | DN 25 ISO-KF (NW25) |
| Power Supply Phase | 3-Ph |
| Voedingsspanning | 3Ph 200-220,380-415/200-230,460V 50/60Hz |
| Dimension Length | 0.430 |
| IP Rating | IP54 |
| Voedingsfrequentie |
50 Hz
60 Hz |
| Dimension Height | 0.229 |
| Connector Electrical Power | Hard wiring (in electrical box of pump / mains) |
| Noise / Sound Level | 50.00 db(A) |
| Cooling Method | Air Cooling (forced - fan) |
| Aansluitflens Inlaat / Uitlaat | DN 25 ISO-KF (NW25) / DN 25 ISO-KF (NW25) |
| Accessoires / Leveringsomvang | This product does not include the required mains power cable for each specific region. This cable has to be additionally selected from the list of suitable accessories. Some variants of this RV5 need to be hard-wired directly. Check out the gas ballast and filter accessories to operate your product reliably under all application conditions. |
| Dimensie Opmerkingen | The dimensions length, width and height try to describe the outer shape of this particular product in its typical orientation when standing on the ground. We always recommend checking the detailed dimensions given in 2D drawings in the instruction manual or the 3D shapes given in 3D models. |
| Certification Motor |
UL
CSA |
Performance Data
| Totaal Vermogen Nominaal @60Hz | 300.00 |
| Totale Vermogen Nominaal @50Hz | 250.00 |
| Pumping Speed Air Nitrogen 60Hz | 1.722 × 10⁻³ |
| Pumping Speed Air Nitrogen 50Hz | 1.417 × 10⁻³ |
| Druk Waterdamp Max | 3200.00 |
| Nominale Rotatiesnelheid 50Hz | 24.50 |
| Capacity Water Vapour | 3.300 × 10⁻⁵ |
| Verplaatsing @50Hz Max | 1.611 × 10⁻³ |
| Druk Ultiem Met Gasballast | 3.00 |
| Pressure Ultimate | 0.200 |
| Nominale Draaisnelheid 60Hz | 30.00 |
| Verplaatsing @60Hz Max | 1.944 × 10⁻³ |
Environmental Conditions
| Temperature Ambient Operation Max | 313.15 |
| Temperatuur Omgeving Bedrijf Min | 285.15 |
| Temperature Ambient Storage Min | 243.15 |
| Temperature Ambient Storage Max | 343.15 |
Classification
| Classification Product Pressure Range | Medium Vacuum: 1 mbar - 1·10⁻³ mbar |
| Classification High / Medium / Rough Vacuum pump | Rough Vacuum Pump |
| Classification Dry or Wet Pump | Wet |
| Classification Vacuum Pump Technology | Oil Rotary Vane Pump Two-Stage |
Lubricants
| Default Oil Type | ULTRAGRADE™ Performance 19 |
Operation Conditions - Limitations
| Inlaat Absolute Druk Continu Max | 50000.00 |
| Altitude Max | 2000.00 |
| Oil Capacity Min | 4.200 × 10⁻⁴ |
| Oil Capacity Max | 7.000 × 10⁻⁴ |
| Druk Absoluut Uitlaat Continu Max | 1.200 × 10⁵ |
Material of Construction
| Materiaal Blootgesteld aan Vacuüm | High Grade Cast Iron, cast aluminium, fluorocarbon elastomer, nitrile, silicon, chemically resistant polymers, nickel , stainless steel |
| Materiaal rotor | High Grade Cast Iron |
| Materiaal stator | High Grade Cast Iron |
