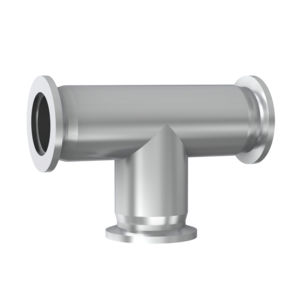

T-Piece - Al NW25, C10514411
Variant
Bekijk de onderstaande varianten om het product te vergelijken
| Korte beschrijving | Onderdeelnummer | Connection Vacuum Hardware Fittings | Materiaal van Constructie |
|---|---|---|---|
| C10511411 | DN 10 ISO-KF (NW10) DN 10 ISO-KF (NW10) DN 10 ISO-KF (NW10) | Aluminum | |
| C10511421 | DN 10 ISO-KF (NW10) DN 10 ISO-KF (NW10) DN 10 ISO-KF (NW10) | Roestvrij staal 1.4404 316L | |
| C10512411 | DN 16 ISO-KF (NW16) DN 16 ISO-KF (NW16) DN 16 ISO-KF (NW16) | Aluminum | |
| C10512421 | DN 16 ISO-KF (NW16) DN 16 ISO-KF (NW16) DN 16 ISO-KF (NW16) | Roestvrij staal 1.4404 316L | |
| C10514411 | DN 25 ISO-KF (NW25) DN 25 ISO-KF (NW25) DN 25 ISO-KF (NW25) | Aluminum | |
| C10514421 | DN 25 ISO-KF (NW25) DN 25 ISO-KF (NW25) DN 25 ISO-KF (NW25) | Roestvrij staal 1.4404 316L | |
| C10516411 | DN 40 ISO-KF (NW40) DN 40 ISO-KF (NW40) DN 40 ISO-KF (NW40) | Aluminum | |
| C10516421 | DN 40 ISO-KF (NW40) DN 40 ISO-KF (NW40) DN 40 ISO-KF (NW40) | Roestvrij staal 1.4404 316L | |
| C10517421 | DN 50 ISO-KF (NW50) DN 50 ISO-KF (NW50) DN 50 ISO-KF (NW50) | Roestvrij staal 1.4404 316L |
ISO-KF Piping Components
Wanneer u vacuümpomponderdelen van Edwards koopt, kunt u de kwaliteit en service verwachten die alleen een toonaangevende internationale leverancier kan bieden. Wij begrijpen dat flenzen en fittingen cruciaal zijn voor de prestaties van uw vacuümsysteem en leveren alleen hoogwaardige producten die aan de hoogste specificaties voldoen.
NW-fittingen, ook bekend als ISO-KF, zijn de industriestandaard voor veel toepassingen in het lage tot hoge vacuümbereik. Ze zijn ideaal voor het bereiken van betrouwbare, kosteneffectieve prestaties tot 10^-7 mbar in een reeks toepassingen van lichte tot zware omstandigheden. Een eenvoudige bevestigingsmethode zorgt ervoor dat systemen gemakkelijk kunnen worden gemonteerd en een lekdichte vacuümafdichting snel wordt bereikt.
Onze componenten en flensfittingen zijn ontworpen om lekdicht te zijn in het gehele bereik van vacuümtoepassingen en zijn niet bedoeld om volledige structurele ondersteuning te bieden. Bij het ontwerpen van een vacuümsysteem is het essentieel om rekening te houden met de statische en dynamische belastingen die op elke verbinding worden uitgeoefend. Indien nodig dient aanvullende mechanische ondersteuning te worden voorzien en in het ontwerp te worden ingebouwd. Regelmatige inspectie, waaronder lekcontrole en, waar van toepassing, periodieke vervanging van componenten, moet in overweging worden genomen om de efficiëntie en veiligheid van het systeem te waarborgen.
Features and Benefits
- Gemak van levering - Enkele bron leverancier, in staat om de complete systeemoplossing te bieden, zowel online als via lokale leveringscentra.
- Hoge kwaliteit en betrouwbaarheid - Precisie materiaalcontrole zorgt voor een betrouwbare vacuümprestatie bij gevoelige of veeleisende toepassingen.
- Uitgebreide keuze - Compleet assortiment voor alle gangbare flensmaten in aluminium en roestvrij staal.
- Geproduceerd volgens ISO 2861 en DIN 28403 normen
- Nominale diameters 10 tot 50 mm
- Gebruik met zowel elastomeer- als gevormde aluminium afdichtingen
- Keuze van klemtype afhankelijk van toepassing, toegang, gemak en kosten
- Voor gebruik in hoogvacuümtoepassingen: drukken > 10-8 mbar
Environmental Conditions
| Temperature Ambient Operation Max | 423.15 |
| Temperatuur Omgeving Bedrijf Min | 77.15 |
General Product Information
| Connection Vacuum Hardware Fittings |
DN 25 ISO-KF (NW25)
DN 25 ISO-KF (NW25) DN 25 ISO-KF (NW25) |
| Recommended Pressure Range Min | 1.000 × 10⁻⁵ |
| Recommended Pressure Range Max | 1.500 × 10⁵ |
Material of Construction
| Material Body | Aluminum 3.2371 AlSi7Mg0.3 |
| Materiaal van Constructie | Aluminum |
| Material Abbreviation | Al |
Classification
| Classification Product Pressure Range |
Medium Vacuum: 1 mbar - 1·10⁻³ mbar
Rough Vacuum: 1000 mbar - 1 mbar High Vacuum: 1·10⁻³ - 1·10⁻⁷ mbar |
