Specificaties
| Connection electrical comms interface connector | Passive gauges specific cables |
| Connection Inlet Flange | DN 40 CF (2.75") |
| Drukmeting Max | 10.00 |
| Drukmeting Min | 2.000 × 10⁻⁷ |
IG40 EX - DN 40 CF, D03000310
Variant
Bekijk de onderstaande varianten om het product te vergelijken
| Korte beschrijving | Onderdeelnummer | Drukmeting Max |
|---|---|---|
| D03000300 | 1000.00 | |
| D03000310 | 10.00 |
Meter Indirecte Drukmeting
Indirecte breedbereik vacuümmeters zijn de beste keuze wanneer de druk over een breed bereik moet worden gemeten en wanneer goede nauwkeurigheid over het hele bereik nodig is. Betrouwbare vacuümmeters zijn essentieel om de nauwkeurigheid en controle van uw systeem te waarborgen. Onze vacuümmeteroplossingen omvatten de WRG-serie Cold Cathode Combination Gauge, AIM-serie Cold Cathode Gauge en APG-serie Pirani Gauge.

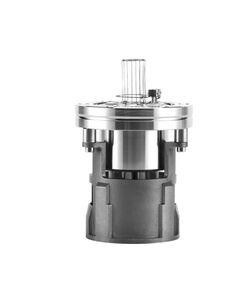

IG40 Hot Cathode Gauge
Met behulp van hot cathode ionisatietechnologie hebben zowel de Bayard-Alpert als de Extractor meters zeer nauwkeurige individueel gekalibreerde meetsystemen en verwisselbare kathodes. Het Bayard-Alpert meetsysteem heeft een meetbereik van 10-2 tot 2 x 10-11 mbar (1,5 x 10-11 Torr) met het beschermingsschild vastgelast. Het Extractor meetsysteem heeft een meetbereik van 10-4 tot 2 x 10-12 mbar (1,5 x 10-12 Torr), samen met een significante vermindering van röntgen- en iondesorptie-effecten.
General Product Information
| Connection Inlet Flange | DN 40 CF (2.75") |
| Dimension Length | 0.069 |
| Voedingsfrequentie | DC Voltage |
| Dimension Height | 0.136 |
| Dimension Width | 0.069 |
| Connector Electrical Power | Passive gauges specific cables |
| Recommended Controller | PGC201 - Passive Gauge Controller Pirani |
| Dimensie Opmerkingen | The dimensions length, width and height try to describe the outer shape of this particular product in its typical orientation when standing on the ground. We always recommend checking the detailed dimensions given in 2D drawings in the instruction manual or the 3D shapes given in 3D models. |
Environmental Conditions
| Temperatuur Omgeving Bedrijf Min | 293.15 |
| Temperature Ambient Storage Min | 293.15 |
| Temperature Ambient Storage Max | 353.15 |
Classification
| Classification Product Pressure Range |
Ultra High Vacuum: 1·10⁻⁷ - 1·10⁻¹¹ mbar
High Vacuum: 1·10⁻³ - 1·10⁻⁷ mbar |
| Classification Principle of Measurement | Passive hot cathode ionisation (Extractor) |
Performance Data
| Measurement Uncertainty | ±3x10-13 mbar ±2% |
| Drukmeting Max | 10.00 |
| Drukmeting Min | 2.000 × 10⁻⁷ |
Operation Conditions - Limitations
| Temperature Baking Max | 673.15 |
Connectivity - Communication Interface
| Connection electrical comms interface connector | Passive gauges specific cables |
- D1G1091100-A00_A_APG200_-_XM-DN16CF_CUSTOMR_REF.stp - English - Drawings
- D0300030001EN - Instructions.pdf - English - Instructions
- D02994880 - Instructions.pdf - English - Instructions
- 3601-0307-03-Passive-Gauges.pdf - English - Technical Data
- 3601-0307-01-Passive-Gauges.pdf - English - Technical Data
- D0300030001FR - Instructions.pdf - French - Instructions
- D0300030001DE - Instructions.pdf - German - Instructions
- D0300030001IT - Instructions.pdf - Italian - Instructions
- D0300030001JP - Instructions.pdf - Japanese - Instructions
- D0300030001KR - Instructions.pdf - Korean - Instructions
- D0300030001ZH - Instructions.pdf - Simplified Chinese - Instructions
- D0300030001ES - Instructions.pdf - Spanish (European) - Instructions
