Specificaties
| Connection Inlet Flange | DN 16 ISO-KF (NW16) |
| Connection vacuum outlet flange | Fitted silencer 1/8" BSPP (or G 1/8") Female |
| Cooling Method | Air Cooling (forced - fan) |
| Pressure Ultimate | 200.00 |
| Voedingsspanning | 1Ph 100-120/200-230V 50/60Hz |
| Totaal Vermogen Nominaal | 80.00 |
XDD1 - Membraanpomp, 1Ph 100-120/200-230V 50/60Hz, MK2
Variant
Bekijk de onderstaande varianten om het product te vergelijken
| Korte beschrijving | Onderdeelnummer | Weight | Power Supply Phase | Voedingsspanning | Dimension Length | IP Rating | Voedingsfrequentie | Dimension Height | Connector Electrical Power | Cooling Method | Totaal Vermogen Nominaal | Totaal Vermogen Nominaal @60Hz | Totale Vermogen Nominaal @50Hz | Pumping Speed Air Nitrogen 60Hz | Pumping Speed Air Nitrogen 50Hz | Nominal rotational speed | Vermogen bij Ultimum | Pumping Speed Air Nitrogen (@50Hz or max @default setting) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A74602983 | 7.30 | 1-Ph | 1Ph 100-120/200-230V 50/60Hz | 0.334 | IP40 | 50 Hz 60 Hz | 0.215 | DSUB 15-PIN - Male | Air Cooling (forced - fan) | 80.00 | 80.00 | 80.00 | 3.889 × 10⁻⁴ | 3.333 × 10⁻⁴ | - | 80.00 | 3.333 × 10⁻⁴ | |
| A74603991 | 4.10 | 3-Ph | DC 24V | 0.223 | IP20 | DC Voltage | 0.164 | IEC EN60320 C14 - Male (for C13 plug on mains cable) | Air Cooling (convection) | 64.00 | 64.00 | 64.00 | 5.000 × 10⁻⁴ | 3.889 × 10⁻⁴ | 28.33 | 64.00 | 3.889 × 10⁻⁴ |
Diaphragm Pumps
Discover the power of our Diaphragm Pumps Collection.
XDD1 Diaphragm Pumps offer compact and efficient pumping designed for clean, high vacuum applications. Ideal for supporting small turbomolecular pumps, the XDD1 is not only versatile but also serves as a free-standing benchtop unit.
D-LAB Membrane Pumps: Support your chemical or pharmaceutical laboratory operations with these top-quality machines. Engineered with chemically resistant Teflon® heads, diaphragms, and Kalrez® valves, these pumps offer a myriad of choices.
Optimize your laboratory experience with the precision and reliability of our Diaphragm Pumps collection. Shop now for high-quality pumps tailored for clean, high vacuum applications and chemical laboratory tasks.
XDD1 Diaphragm Pumps
XDD1 membraanpompen zijn compacte en efficiënte pompen, gebruikt voor het ondersteunen van kleine samengestelde turbomoleculaire pompen in schone, hoge vacuümtoepassingen, en ook ontworpen om vrijstaande tafelunits te zijn. Een typische uiteindelijke druk van beter dan 5 x 10-8 mbar kan worden bereikt wanneer een XDD1 wordt gebruikt om een kleine turbomoleculaire pomp te ondersteunen. De XDD1 pompen zijn bedoeld voor gebruik in niet-agressieve, veilige toepassingsgebieden.
De 24 V versie is ontworpen om een compleet pomppakket te bieden en kan worden gebruikt met de Edwards Turbo en Instrument Controller. De DC-motor werkt op 24V via een 15-pins DIN-connector. Door de juiste modus te selecteren kan de pompsnelheid door de gebruiker worden geregeld om variabele pompsnelheid of maximale pompsnelheid te bieden. De pomp is compact en efficiënt. De Mk3 24V versie kan nu door de gebruiker worden ingesteld om te draaien op een maximale snelheid van 1,8 m3h-1 bij 2400 tpm.
Onder normale omstandigheden is de XDD1 vrijwel onderhoudsvrij, de levensduur van de membranen en kleppen is typisch > 10.000 bedrijfsuren, afhankelijk van de toepassing.

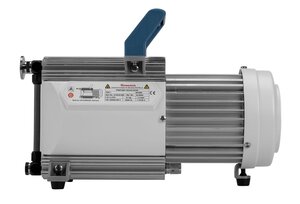

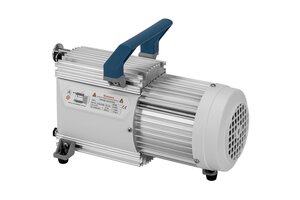

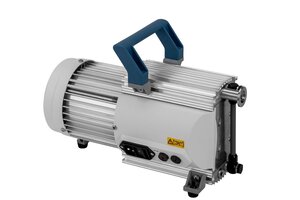

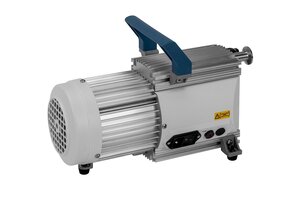

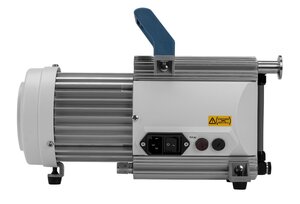

XDD1 - Membraanpomp, 1Ph 100-120/200-230V 50/60Hz, MK2
The XDD1 Mk2 is the second generation of the XDD1. It is the mains driven version offering a wide voltage supply range for worldwide operation.
Features and Benefits
- Droog pompen, smeermiddelvrije technologie - waardoor de noodzaak voor kostbare olieverversingen en verwijdering wordt geëlimineerd
- Lichtgewicht en compact - met een kleine voetafdruk die flexibiliteit in gebruik mogelijk maakt.
- Ideale voorpomp - voor kleine turbomoleculaire pompen.
- Voldoet aan EN61010, EN1012, CSA/UL normen.
- Wereldwijd - 115/230 V of 24 V opties.
- IEC 60320 C13 connector - op a.c. pompen.
General Product Information
| Connection Inlet Flange | DN 16 ISO-KF (NW16) |
| Weight | 7.30 |
| Connection vacuum outlet flange |
Fitted silencer
1/8" BSPP (or G 1/8") Female |
| Power Supply Phase | 1-Ph |
| Voedingsspanning | 1Ph 100-120/200-230V 50/60Hz |
| Dimension Length | 0.334 |
| IP Rating | IP40 |
| Voedingsfrequentie |
50 Hz
60 Hz |
| Dimension Height | 0.215 |
| Dimension Width | 0.117 |
| Connector Electrical Power | DSUB 15-PIN - Male |
| Noise / Sound Level | 45.00 db(A) |
| Cooling Method | Air Cooling (forced - fan) |
| Aansluitflens Inlaat / Uitlaat | DN 16 ISO-KF (NW16) / Fitted silencer |
| Accessoires / Leveringsomvang | Dit product bevat niet de juiste lokale netstroomkabel. Moet aanvullend worden geselecteerd uit de lijst van geschikte accessoires. |
| Dimensie Opmerkingen | The dimensions length, width and height try to describe the outer shape of this particular product in its typical orientation when standing on the ground. We always recommend checking the detailed dimensions given in 2D drawings in the instruction manual or the 3D shapes given in 3D models. |
| Certification Motor |
UL
CSA |
Performance Data
| Totaal Vermogen Nominaal | 80.00 |
| Totaal Vermogen Nominaal @60Hz | 80.00 |
| Totale Vermogen Nominaal @50Hz | 80.00 |
| Pumping Speed Air Nitrogen 60Hz | 3.889 × 10⁻⁴ |
| Pumping Speed Air Nitrogen 50Hz | 3.333 × 10⁻⁴ |
| Pressure Ultimate | 200.00 |
| Vermogen bij Ultimum | 80.00 |
| Pumping Speed Air Nitrogen (@50Hz or max @default setting) | 3.333 × 10⁻⁴ |
Environmental Conditions
| Temperature Ambient Operation Max | 313.15 |
| Temperatuur Omgeving Bedrijf Min | 283.15 |
| Temperature Ambient Storage Min | 263.15 |
| Temperature Ambient Storage Max | 333.15 |
Operation Conditions - Limitations
| Inlaat Absolute Druk Continu Max | 1.000 × 10⁵ |
| Altitude Max | 2000.00 |
| Druk Absoluut Uitlaat Continu Max | 1.100 × 10⁵ |
Classification
| Classification Product Pressure Range | Rough Vacuum: 1000 mbar - 1 mbar |
| Classification High / Medium / Rough Vacuum pump | Rough Vacuum Pump |
| Classification Dry or Wet Pump | Dry |
| Classification Vacuum Pump Technology | Diaphragm Pump |
Material of Construction
| Materiaal van Constructie | Aluminium,FPM,PTFE,RVS,Aluminium/siliconenrubber,PE,Geanodiseerd aluminium |
| Materiaal Blootgesteld aan Vacuüm | Aluminium,FPM,PTFE,Stainless steel,Aluminium/silicone rubber,PE,Aluminium anodized |
- A74603856 - Instructions.pdf - Brazilian Portuguese - Instructions
- A74603851 - Instructions.pdf - Czech - Instructions
- A74603886 - Instructions.pdf - Dutch - Instructions
- A74603885 - Instructions.pdf - English - Instructions
- 3601-0472-01-XDD1-Datasheet.pdf - English - Technical Data
- A74603883 - Instructions.pdf - French - Instructions
- A74603882 - Instructions.pdf - German - Instructions
- A74603884 - Instructions.pdf - Italian - Instructions
- A74603852 - Instructions.pdf - Polish - Instructions
- A74603888 - Instructions.pdf - Spanish (European) - Instructions
