Specificaties

Connection Inlet Flange	DN 100
Connection vacuum outlet flange	DN 100
Cooling Method	Air Cooling
Pressure Ultimate	20000.00
Voedingsspanning	3Ph 380V 60Hz

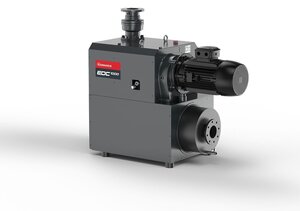

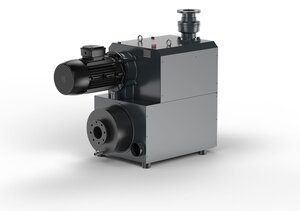

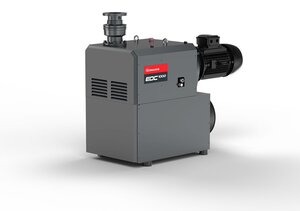

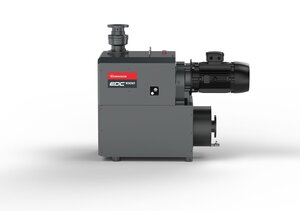

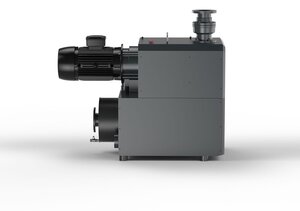

EDC1000 - Dry Claw Pump, 3Ph 380V 60Hz IE3

Onderdeelnummer:A50873220

0 Op voorraad

Klik voor beschikbaarheid

Toegevoegd aan uw winkelwagen

Variant

Bekijk de onderstaande varianten om het product te vergelijken

Korte beschrijving	Onderdeelnummer	Connection Inlet Flange	Weight	Connection vacuum outlet flange	Voedingsspanning	Dimension Length	Aansluitflens Inlaat / Uitlaat	Pumping Speed Air Nitrogen (@50Hz or max @default setting)
EDC1000 - Bareshaft 60Hz	A50873201	DN 100	615.00	DN 100	-	1.17	DN 100 / DN 100	0.031
EDC1000 - 380V 60Hz 3Ph IEC	A50873220	DN 100	781.00	DN 100	3Ph 380V 60Hz	1.43	DN 100 / DN 100	0.278
EDC1000 - 460V 60Hz 3Ph IEC UL	A50873230	3" BSPP (or G 3") Female	781.00	2 1/2" BSPP (or G 2 1/2") Female	3Ph 460V 60Hz	1.43	3" BSPP (or G 3") Female / 2 1/2" BSPP (or G 2 1/2") Female	0.278

Product Details

Dry Claw Pumps

Droge klauwvacuümpompen zijn verdringerpompen die twee klauwvormige rotoren gebruiken om gas te vangen en samen te persen om een vacuüm te creëren. Ze zijn olievrij, onderhoudsarm en kunnen continu werken zonder slijtage. Ze worden vaak gebruikt in industriële toepassingen die betrouwbare en efficiënte vacuümsystemen vereisen.

EDC Dry Claw

Het Edwards-assortiment van EDC droge klauwpompen kenmerkt zich door een innovatief ontwerp dat een nieuwe maatstaf in de klauwpompenmarkt creëert. De eenvoud, robuustheid, efficiëntie en verontreinigingsverwerkingscapaciteit van deze pompen maken ze de slimme keuze voor uw toepassing. Gebouwd volgens de strenge normen en kwaliteitseisen van onze klanten, biedt de Edwards droge klauwpomp u een probleemloze en kosteneffectieve oplossing om aan uw behoeften te voldoen.

Specifications

General Product Information

Connection Inlet Flange	DN 100
Weight	781.00
Connection vacuum outlet flange	DN 100
Power Supply Phase	3-Ph
Voedingsspanning	3Ph 380V 60Hz
Dimension Length	1.43
IP Rating	IP54
Voedingsfrequentie	60 Hz
Dimension Height	1.27
Dimension Width	0.680
Connector Electrical Power	Hard wiring (in electrical box of pump / mains)
Noise / Sound Level	85.00 db(A)
Cooling Method	Air Cooling
Motorefficiëntieklasse	IE3
Aansluitflens Inlaat / Uitlaat	DN 100 / DN 100
Accessoires / Leveringsomvang	Luchtinlaatfilter en uitlaatdemper
Dimensie Opmerkingen	The dimensions length, width and height try to describe the outer shape of this particular product in its typical orientation when standing on the ground. We always recommend checking the detailed dimensions given in 2D drawings in the instruction manual or the 3D shapes given in 3D models.
Certification Motor	CE NEMA
connectionPurgeGasBallastVentConnector	1/4" BSPT Male
connectionShaftsealPurge	Rigid Tube 1/4" outer diameter

Performance Data

Totaal Vermogen Nominaal @60Hz	22000.00
Pumping Speed Air Nitrogen 60Hz	0.283
Pressure Ultimate	20000.00
Verplaatsing @60Hz Max	0.317
Nominal rotational speed	68.33
Pumping Speed Air Nitrogen (@50Hz or max @default setting)	0.278

Material of Construction

Materiaal van Constructie	Gegoten aluminium, S45C, 64T, PEEK-gecoat roestvrij staal, Staal
Materiaal rotor	Stainless Steel 1.4301 / 304 / X5 CrNi 18 10
Materiaal stator	Aluminum

Classification

Classification Product Pressure Range	Rough Vacuum: 1000 mbar - 1 mbar
Classification High / Medium / Rough Vacuum pump	Rough Vacuum Pump
Classification Dry or Wet Pump	Dry
Classification Vacuum Pump Technology	Dry Claw Pump

Operation Conditions - Limitations

Inlaat Absolute Druk Continu Max	1.050 × 10⁵
Altitude Max	1000.00
Oil Capacity Min	2.800 × 10⁻³
Oil Capacity Max	2.800 × 10⁻³
Druk Absoluut Uitlaat Continu Max	1.013 × 10⁵

Environmental Conditions

Temperature Ambient Operation Max	313.15
Temperatuur Omgeving Bedrijf Min	278.15
Temperature Ambient Storage Min	263.15
Temperature Ambient Storage Max	333.15
