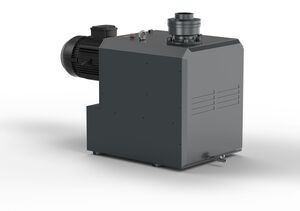

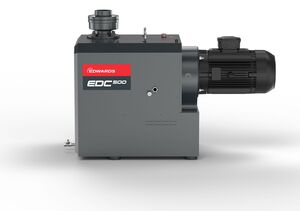

EDC 500 - 400V 50Hz back

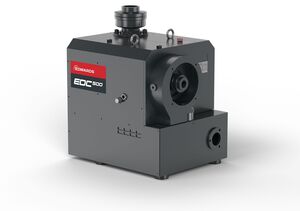

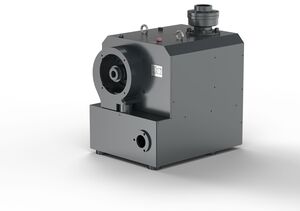

EDC500V Bareshaft 50Hz front right
EDC500V Bareshaft 50Hz back left

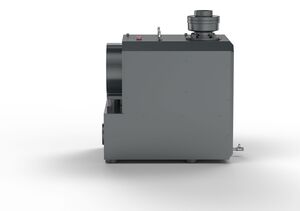

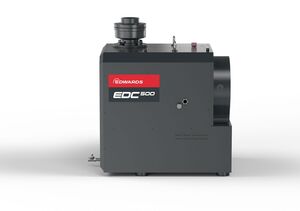

EDC500V Bareshaft 50Hz back
EDC500V Bareshaft 50Hz front

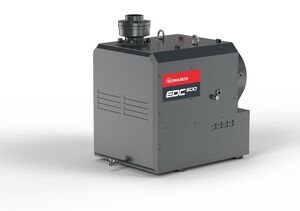

EDC500V Bareshaft 50Hz front left

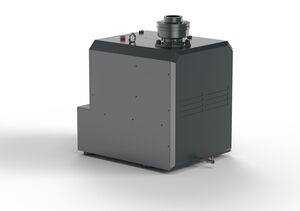

EDC500V Bareshaft 50Hz back right
EDC 500 - 400V 50Hz back left

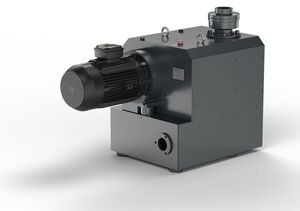

EDC 500 - 400V 50Hz back right
EDC 500 - 400V 50Hz front

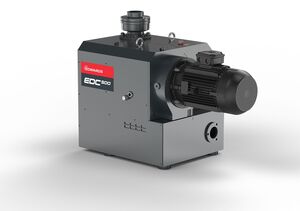

EDC 500 - 400V 50Hz front right
EDC 500

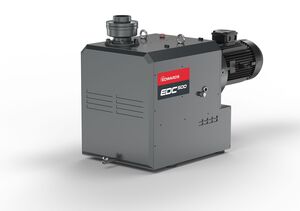

EDC 500 - 400V 50Hz front left

Specificaties

Connection Inlet Flange 3/4" BSPP (or G 3/4") Female
Connection vacuum outlet flange 2 1/2" BSPP (or G 2 1/2") Female
Cooling Method Air Cooling
Pressure Ultimate 20000.00
Voedingsspanning 3Ph 400V 50Hz
Totaal Vermogen Nominaal 9200.00

EDC500 - Dry Claw Pump, 3Ph 400V 50Hz IE3

Onderdeelnummer:A50873110

0 Op voorraad

Klik voor beschikbaarheid

Variant

Bekijk de onderstaande varianten om het product te vergelijken

Korte beschrijving Onderdeelnummer Connection Inlet Flange Weight Voedingsspanning Dimension Length Voedingsfrequentie Noise / Sound Level Aansluitflens Inlaat / Uitlaat Certification Motor Totaal Vermogen Nominaal Totaal Vermogen Nominaal @60Hz Totale Vermogen Nominaal @50Hz Pumping Speed Air Nitrogen 60Hz Pumping Speed Air Nitrogen 50Hz Verplaatsing @50Hz Max Verplaatsing @60Hz Max
EDC500 - Bareshaft 50Hz
A50873100 3" BSPP (or G 3") Female 309.00 - 0.811 50 Hz 76.00 db(A) 3" BSPP (or G 3") Female / 2 1/2" BSPP (or G 2 1/2") Female - - - 9200.00 - 0.128 0.139 -
EDC500 - Bareshaft 60Hz
A50873101 3" BSPP (or G 3") Female 313.00 - 0.822 60 Hz 78.00 db(A) 3" BSPP (or G 3") Female / 2 1/2" BSPP (or G 2 1/2") Female - - 11000.00 - 0.150 - - 0.167
EDC500 - 400V 50Hz 3Ph IEC
A50873110 3/4" BSPP (or G 3/4") Female 397.00 3Ph 400V 50Hz 1.25 50 Hz 76.00 db(A) 3/4" BSPP (or G 3/4") Female / 2 1/2" BSPP (or G 2 1/2") Female CE NEMA 9200.00 - 9200.00 - 0.128 0.139 -
EDC500 - 380V 60Hz 3Ph IEC
A50873120 3" BSPP (or G 3") Female 429.00 3Ph 380V 60Hz 1.30 60 Hz 78.00 db(A) 3" BSPP (or G 3") Female / 2 1/2" BSPP (or G 2 1/2") Female CE NEMA - 11000.00 - 0.150 - - 0.167
EDC500 - 460V 60Hz 3 Ph IEC UL
A50873130 3/4" BSPP (or G 3/4") Female 429.00 3Ph 400V 50Hz 1.30 50 Hz 76.00 db(A) 3/4" BSPP (or G 3/4") Female / 2 1/2" BSPP (or G 2 1/2") Female CE NEMA 9200.00 11000.00 - 0.150 - - 0.167
Product Details

Dry Claw Pumps

Droge klauwvacuümpompen zijn verdringerpompen die twee klauwvormige rotoren gebruiken om gas te vangen en samen te persen om een vacuüm te creëren. Ze zijn olievrij, onderhoudsarm en kunnen continu werken zonder slijtage. Ze worden vaak gebruikt in industriële toepassingen die betrouwbare en efficiënte vacuümsystemen vereisen.

EDC Dry Claw

Het Edwards-assortiment van EDC droge klauwpompen kenmerkt zich door een innovatief ontwerp dat een nieuwe maatstaf in de klauwpompenmarkt creëert. De eenvoud, robuustheid, efficiëntie en verontreinigingsverwerkingscapaciteit van deze pompen maken ze de slimme keuze voor uw toepassing. Gebouwd volgens de strenge normen en kwaliteitseisen van onze klanten, biedt de Edwards droge klauwpomp u een probleemloze en kosteneffectieve oplossing om aan uw behoeften te voldoen.

Specifications

General Product Information

Connection Inlet Flange 3/4" BSPP (or G 3/4") Female
Weight 397.00
Connection vacuum outlet flange 2 1/2" BSPP (or G 2 1/2") Female
Power Supply Phase 3-Ph
Voedingsspanning 3Ph 400V 50Hz
Dimension Length 1.25
IP Rating IP54
Voedingsfrequentie 50 Hz
Dimension Height 0.845
Dimension Width 0.586
Connector Electrical Power Hard wiring (in electrical box of pump / mains)
Noise / Sound Level 76.00 db(A)
Cooling Method Air Cooling
Motorefficiëntieklasse IE3
Aansluitflens Inlaat / Uitlaat 3/4" BSPP (or G 3/4") Female / 2 1/2" BSPP (or G 2 1/2") Female
Accessoires / Leveringsomvang Luchtinlaatfilter en uitlaatdemper
Dimensie Opmerkingen The dimensions length, width and height try to describe the outer shape of this particular product in its typical orientation when standing on the ground. We always recommend checking the detailed dimensions given in 2D drawings in the instruction manual or the 3D shapes given in 3D models.
Certification Motor CE
NEMA
connectionPurgeGasBallastVentConnector 1/4" BSPT Male
connectionShaftsealPurge Rigid Tube 1/4" outer diameter

Performance Data

Totaal Vermogen Nominaal 9200.00
Totale Vermogen Nominaal @50Hz 9200.00
Pumping Speed Air Nitrogen 50Hz 0.128
Verplaatsing @50Hz Max 0.139
Pressure Ultimate 20000.00
Nominal rotational speed 68.33
Pumping Speed Air Nitrogen (@50Hz or max @default setting) 0.031

Environmental Conditions

Temperature Ambient Operation Max 313.15
Temperatuur Omgeving Bedrijf Min 278.15
Temperature Ambient Storage Min 263.15
Temperature Ambient Storage Max 333.15

Classification

Classification Product Pressure Range Rough Vacuum: 1000 mbar - 1 mbar
Classification High / Medium / Rough Vacuum pump Rough Vacuum Pump
Classification Dry or Wet Pump Dry
Classification Vacuum Pump Technology Dry Claw Pump

Material of Construction

Materiaal van Constructie Gegoten aluminium, S45C, 64T, PEEK-gecoat roestvrij staal, Staal
Materiaal rotor Stainless Steel 1.4301 / 304 / X5 CrNi 18 10
Materiaal stator Aluminum

Operation Conditions - Limitations

Inlaat Absolute Druk Continu Max 1.050 × 10⁵
Altitude Max 1000.00
Oil Capacity Min 1.800 × 10⁻³
Oil Capacity Max 1.800 × 10⁻³
Druk Absoluut Uitlaat Continu Max 1.013 × 10⁵
