Specificaties
| Cooling Method | Air Cooling |
| Pressure Ultimate | 150.00 |
| Voedingsspanning | 3Ph 230/400V 50Hz |
| Totaal Vermogen Nominaal | 2200.00 |
EDO100 - Dry Scroll Pump, 3Ph 230/400V 50Hz, 2.2 kW
Variant
Bekijk de onderstaande varianten om het product te vergelijken
| Korte beschrijving | Onderdeelnummer | Voedingsspanning |
|---|---|---|
| A50871954 | 3Ph 230/400V 50Hz | |
| A50871955 | 3Ph 200V 50Hz |
Dry Scroll Pumps
Droge scrollvacuümpompen zijn verdringerpompen die gebruik maken van twee spiraalvormige scrolls, één vaste en één oscillerende, om gasmoleculen te vangen en samen te persen. Het zijn olievrije, onderhoudsarme pompen die vaak worden gebruikt voor schone vacuümtoepassingen. Omdat ze niet afhankelijk zijn van olie voor afdichting en smering, elimineren ze het risico van olieverontreiniging en -lekkage, waardoor ze een milieuvriendelijke keuze zijn.
Bij Edwards streven we ernaar scrolltechnologieën tot hun beste te brengen en we zijn toegewijd om nu en in de toekomst de meest duurzame oplossing te bieden.
EDO Scroll Pumps
De Edwards EDO65-100 industriële droge scroll vacuümpompen zijn een reeks compacte droge scroll vacuümpompen met de nieuwste orbitale scroll technologie die betrouwbaar, schoon, modulair en energie-efficiënt zijn. De kern van de EDO is het scrollmechanisme met een dubbele inlaatfase die een hogere doorvoer mogelijk maakt. De pomp heeft een uiteindelijke druk van 1 mbar en is ontworpen om een constante doorstroomsnelheid in het hogedrukgebied te leveren.

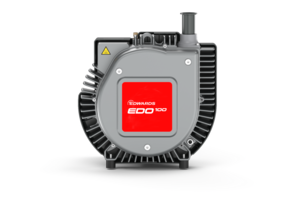

EDO100
EDO Scroll Pompen
EDO100 - 230VD 400VY 50Hz 2.2kW
EDO100
Features and Benefits
- Bescherming voor uw proces
- Geoptimaliseerd ontwerp leidt tot een verlengde levensduur
- Eenvoudig en milieuvriendelijk
- Eenvoudig te onderhouden en te servicen
- Vacuümgeneratie in het grove vacuümbereik
- Breed scala aan onderhouds- en servicepakketten
General Product Information
| Weight | 53.00 |
| Power Supply Phase | 3-Ph |
| Voedingsspanning | 3Ph 230/400V 50Hz |
| Dimension Length | 0.446 |
| IP Rating | IP54 |
| Voedingsfrequentie | 50 Hz |
| Dimension Height | 0.435 |
| Dimension Width | 0.447 |
| Noise / Sound Level | 78.00 db(A) |
| Cooling Method | Air Cooling |
| Aansluitflens Inlaat / Uitlaat | / |
| Dimensie Opmerkingen | The dimensions length, width and height try to describe the outer shape of this particular product in its typical orientation when standing on the ground. We always recommend checking the detailed dimensions given in 2D drawings in the instruction manual or the 3D shapes given in 3D models. |
| Certification Motor |
UL
CSA |
Performance Data
| Totaal Vermogen Nominaal | 2200.00 |
| Totaal Vermogen Nominaal @60Hz | 2200.00 |
| Totale Vermogen Nominaal @50Hz | 2200.00 |
| Capacity Water Vapour | 1.968 × 10⁻⁴ |
| Druk Ultiem Met Gasballast | 250.00 |
| Pressure Ultimate | 150.00 |
| Nominal rotational speed | 50.00 |
| Vermogen bij Atmosfeer Continu | 1800.00 |
| Vermogen bij Ultimum | 2200.00 |
| Pumping Speed Air Nitrogen (@50Hz or max @default setting) | 0.028 |
| Vermogen bij Ultimatum Met Gasballast | 1300.00 |
| Maximaal Vermogenverbruik | 3100.00 |
Operation Conditions - Limitations
| Inlaat Absolute Druk Continu Max | 1.000 × 10⁵ |
| Altitude Max | 1000.00 |
| Druk Absoluut Uitlaat Continu Max | 1.150 × 10⁵ |
Environmental Conditions
| Temperature Ambient Operation Max | 313.15 |
| Temperatuur Omgeving Bedrijf Min | 273.15 |
| Temperature Ambient Storage Min | 253.15 |
| Temperature Ambient Storage Max | 323.15 |
Classification
| Classification Product Pressure Range | Rough Vacuum: 1000 mbar - 1 mbar |
| Classification High / Medium / Rough Vacuum pump | Rough Vacuum Pump |
| Classification Dry or Wet Pump | Dry |
| Classification Vacuum Pump Technology | Dry Scroll Pump |
Material of Construction
| Materiaal van Constructie | Gegoten aluminium, PBT, Nylon, Polypropyleen, Staal, Roestvrij staal, PTFE, Fluoro-elastomeer, Nitril |
| Materiaal Blootgesteld aan Vacuüm | Gegoten aluminium, met glas gevuld PBT, met glas gevuld nylon, staal, roestvrij staal, PTFE, fluoroelastomeer, nitril |
| Materiaal rotor | Aluminum |
| Materiaal stator | Aluminum |
