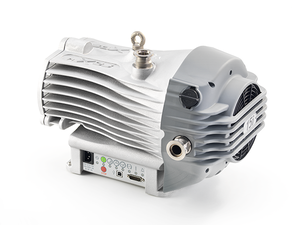

nXDS15i Scroll Pump
nXDS15i

Specificaties

Connection Inlet Flange DN 25 ISO-KF (NW25)
Connection vacuum outlet flange DN 25 ISO-KF (NW25)
Cooling Method Air Cooling (forced - fan)
Pressure Ultimate 0.700
Voedingsspanning 1Ph 100-127/200-240V 50/60Hz

nXDS15istandard - Dry Scroll Pump, 1Ph 100-127/200-240V 50/60Hz

Onderdeelnummer:A73701983
EUR 9,620.00

0 Op voorraad

Klik voor beschikbaarheid Algemene levertijd bedraagt 4 weken

Variant

Bekijk de onderstaande varianten om het product te vergelijken

Korte beschrijving Onderdeelnummer Variant Scroll Pump
nXDS15i - 100-127/200-240V 1Ph 50/60Hz
A73701983 standard Standard variant
nXDS15iC - 100-127/200-240V 1Ph 50/60Hz
A73702983 C C - Corrosion resistant variant
nXDS15iR - 100-127/200-240V 1Ph 50/60Hz
A73703983 R R - Variants without gas ballast
Product Details

Dry Scroll Pumps

Droge scrollvacuümpompen zijn verdringerpompen die gebruik maken van twee spiraalvormige scrolls, één vaste en één oscillerende, om gasmoleculen te vangen en samen te persen. Het zijn olievrije, onderhoudsarme pompen die vaak worden gebruikt voor schone vacuümtoepassingen. Omdat ze niet afhankelijk zijn van olie voor afdichting en smering, elimineren ze het risico van olieverontreiniging en -lekkage, waardoor ze een milieuvriendelijke keuze zijn.

Bij Edwards streven we ernaar scrolltechnologieën tot hun beste te brengen en we zijn toegewijd om nu en in de toekomst de meest duurzame oplossing te bieden.

nXDSi Scroll Pumps

Edwards nXDS is de nieuwe vorm van droog vacuümpompen.



De nXDS heeft scroll vacuümtechnologie naar een hoger niveau getild. Verbeterde prestaties, uitzonderlijke pompcapaciteit, stille werking en verlengde onderhoudsintervallen maken de nXDS de ultieme droge keuze. Het assortiment dekt pompsnelheden van 6 tot 20 m3/u.

nXDS15i

De nXDS15i net als de nXDS10i zijn onze kernproducten die een kleine droogpomp oplossing bieden voor de meeste wetenschappelijke toepassingen. Standaardvariant geschikt voor een grote verscheidenheid aan toepassingen; R-variant met geblokkeerde gasballast en C-variant die corrosiebestendig is.

nXDS15i - 100-127/200-240V 1Ph 50/60Hz

The nXDS15i is our standard product variant which can be operated in a wide range of applications.

Features and Benefits

  • Stille werking - Betere werkomgeving
  • Hermetisch afgesloten voor een smeermiddelvrije vacuümomgeving - Contaminatievrij proces en geen olie om af te voeren
  • Laag energieverbruik - Lage eigendomskosten
  • Intelligente en gebruiksvriendelijke besturingen - Flexibiliteit in gebruik
  • Superieure dampverwerking - Breder scala aan toepassingen
  • Lange onderhoudsintervallen - Maximale operationele tijd

Specifications

General Product Information

Connection Inlet Flange DN 25 ISO-KF (NW25)
Weight 25.20
Connection vacuum outlet flange DN 25 ISO-KF (NW25)
Leak Rate 1.000 × 10⁻⁷
Power Supply Phase 1-Ph
Voedingsspanning 1Ph 100-127/200-240V 50/60Hz
Dimension Length 0.432
IP Rating IP20
Voedingsfrequentie 50 Hz
60 Hz
Dimension Height 0.302
Dimension Width 0.282
Connector Electrical Power IEC EN60320 C14 - Male (for C13 plug on mains cable)
Noise / Sound Level 52.00 db(A)
Cooling Method Air Cooling (forced - fan)
Vibration Level Velocity (rms) 4.500 × 10⁻³ m/s
ProductCertification CE
UL (61010-1 3rd Edition)
CSA (C22.2 No.61010-1-12)
EAC
Aansluitflens Inlaat / Uitlaat DN 25 ISO-KF (NW25) / DN 25 ISO-KF (NW25)
Accessoires / Leveringsomvang Dit product bevat niet de vereiste netvoedingskabel voor elke specifieke regio. Deze kabel moet aanvullend worden geselecteerd uit de lijst van geschikte accessoires. Bekijk de gasballast- en filteraccessoires om uw producten betrouwbaar te laten werken onder alle toepassingsomstandigheden.
Dimensie Opmerkingen The dimensions length, width and height try to describe the outer shape of this particular product in its typical orientation when standing on the ground. We always recommend checking the detailed dimensions given in 2D drawings in the instruction manual or the 3D shapes given in 3D models.
Certification Motor UL (61010-1 3rd Edition)
CSA (C22.2 No.61010-1-12)

Performance Data

Druk Waterdamp Max 3500.00
Capacity Water Vapour 6.111 × 10⁻⁵
Druk Ultiem Met Gasballast 4.00
Pressure Ultimate 0.700
Nominal rotational speed 30.00
Vermogen bij Atmosfeer Continu 560.00
Vermogen bij Ultimum 300.00
Pumping Speed Air Nitrogen (@50Hz or max @default setting) 4.194 × 10⁻³
Vermogen bij Ultimatum Met Gasballast 390.00

Operation Conditions - Limitations

Inlaat Absolute Druk Continu Max 20000.00
Altitude Max 2000.00
Druk Absoluut Uitlaat Continu Max 1.500 × 10⁵

Environmental Conditions

Temperature Ambient Operation Max 313.15
Temperatuur Omgeving Bedrijf Min 278.15
Temperature Ambient Storage Min 243.15
Temperature Ambient Storage Max 343.15

Classification

Classification Product Pressure Range Medium Vacuum: 1 mbar - 1·10⁻³ mbar
Rough Vacuum: 1000 mbar - 1 mbar
Classification High / Medium / Rough Vacuum pump Rough Vacuum Pump
Classification Dry or Wet Pump Dry
Classification Vacuum Pump Technology Dry Scroll Pump

Connectivity - Communication Interface

Communication Interface Protocol DX protocol

Variants

Variant Scroll Pump standard
Standard variant
Variant Atex Category Ex II 3 G Ex h IIC T4 Gc X - internal atmospheres only

Material of Construction

Materiaal van Constructie Staal, koper, koolwaterstofsmeermiddel en chemisch resistente polymeren
Materiaal Blootgesteld aan Vacuüm Anodised aluminium, cast aluminium, nickel, PTFE, Stainless Steel, fluorocarbon elastomer seals, chemically resistant polymers
Materiaal rotor Aluminum Anodised
Materiaal stator Aluminum Anodised
Documents
Accessories
Product Titel Onderdeelnummer Prijs In winkelwagen
Silencer - nXDS, A50597000 A50597000 EUR 398.00
Vibration isolator - Pk4 nXDS, A24801441 A24801441 EUR 188.00
Cable Power Mains - 2m UK BS1363 (type G) - C13 10A straight plug (mainly nXDS, mXDS, E2M0.7/1.5, RV, T-Station ...), A50505000 A50505000 EUR 28.20
Cable Power Mains - 2m USA/Japan (100-120V) NEMA 5-15P (type B) - C13 10A straight plug (mainly nXDS, mXDS, E2M0.7/1.5, RV, T-Station ...), A50507000 A50507000 EUR 28.20
Inlet outlet filter - NW25 (XDS/nXDS/mXDS3), A50597805 A50597805 EUR 746.00
Gas ballast adapter kit - nXDS, A73501809 A73501809 EUR 271.00
Gas ballast adapter kit - nXDS no restriction, A73501811 A73501811 EUR 209.00
Accoustic Enclosure - XDS nXDS 230V, NRD797000 NRD797000 EUR 3,557.00
Chemical conversion kit - nXDS 6,10,15, A73501807 A73501807 EUR 876.00
Cable Power Mains - 2m EU CEE 7/7 (Schuko type F) - C13 10A straight plug (mainly nXDS, mXDS, E2M0.7/1.5, RV, T-Station ...), A50506000 A50506000 EUR 28.20
Cable Power Mains - 2m open wires - C13 straight plug (mainly nXDS, mXDS, E2M0.7/1.5, RV, T-Station ...), A50508000 A50508000 EUR 28.20
Cable Power Control - pump to Controller - 2m (nEXT nXDS XDS - 15-way D-sub), D39700836 D39700836 EUR 418.00
Adapter / Reducer - exhaust nozzle kit BSPP 3/4" G to 15mm, A50509000 A50509000 EUR 12.30
Cable Power Control - pump to Controller - 1m (nEXT nXDS XDS - 15-way D-sub), D39700835 D39700835 EUR 389.00
Cable Power Control - pump to Controller - 5m (nEXT nXDS XDS - 15-way D-sub), D39700837 D39700837 EUR 508.00
Gas ballast blank plug, A73501806 A73501806 EUR 212.00
Accoustic Enclosure - XDS nXDS 110V, NRY5C0000 NRY5C0000 EUR 3,557.00
Spares
Product Titel Onderdeelnummer Prijs In winkelwagen
nXDS Exhaust & Gas Ballast Kit, A73501803 A73501803 EUR 111.00
Silencer Spares Kit, A50597800 A50597800 EUR 137.00
Inlet Filter - 5 micron element kit XDS nXDS, A50597802 A50597802 EUR 141.00
Inlet Filter - 1 micron element kit XDS nXDS, A50597803 A50597803 EUR 303.00
nXDS Tip Seal Service Kit, A73501801 A73501801 EUR 527.00
nXDS Bearing Replacement Kit, A73501802 A73501802 EUR 1,291.00
Shaft-Rotor Assembly Kit, A73501709 A73501709 EUR 1,363.00
nXDS Housing-Stator Assembly Kit, A73501710 A73501710 EUR 2,664.00
Deep Groove Bearing PK5, A20408718 A20408718 EUR 460.00
Cooling Fan Assembly Kit PK1, A73501707 A73501707 EUR 115.00
