Specificaties
| Connection Inlet Flange | DN 200 ISO-K |
| Connection vacuum outlet flange | DN 25 ISO-KF (NW25) |
| Cooling Method | Air Cooling (forced - fan) Water Cooling Air Cooling (convection) |
| Pressure Ultimate | 7.000 × 10⁻⁷ |
| Voedingsspanning | DC 48V |
| Totaal Vermogen Nominaal | 500.00 |

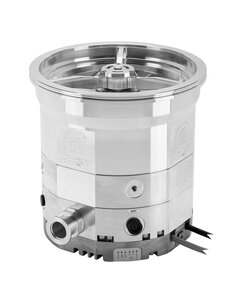

nEXT930D - Turbo Pump, DC 48V , 500 W, DN 200 ISO-K, D - Duplex
Variant
Bekijk de onderstaande varianten om het product te vergelijken
| Korte beschrijving | Onderdeelnummer | Variant TMP |
|---|---|---|
| B8K100D00 | Q Q - High Flow High Throughput | |
| B8K200D00 | D D - Duplex | |
| B8K200F00 | D D - Duplex |
Turbomolecular Pumps Mechanical
Turbomoleculaire pompen (TMP's) zijn kinetische vacuümpompen die werken met behulp van een zeer snel draaiende rotor (meestal roterend tussen 24.000 en 90.000 RPM). Hun typische werkdrukken bevinden zich in het hoge tot ultra-hoge drukbereik tussen 10^-3 en 10^-11 mbar, met pompsnelheden tussen 10 en 4.000 l/s. Ze worden veel gebruikt in wetenschappelijke en industriële toepassingen die een nauwkeurige en schone vacuümomgeving vereisen, zoals oppervlakte-analyse, massaspectrometrie en vacuümdepositie. Ze kunnen continu gedurende lange perioden werken, wat ze ideaal maakt voor vele laboratorium- en productieomgevingen.
nEXT Pumps
nEXT turbomoleculaire pompen zijn hybride lagerspompen met geïntegreerde controllers voor pompsnelheden van 47 tot 1250 ls-1.
De nEXT is een hybride lagersamenstelling turbomoleculaire pomp. nEXT pompen combineren onze bewezen lagertechnologie, een verbeterd rotorontwerp met een nieuwe moleculaire sleeptrap om verbeterde pompsnelheden en compressieverhoudingen te leveren, en gebruiksvriendelijkheid. Ze beschikken over 24 V tot 48 V DC sensorloze motoren met een ingebouwde aandrijving die volledig compatibel is met ons assortiment TAG en TIC controllers.
nEXT930
Met de nEXT930 olievrije turbomoleculaire pomp biedt Edwards een grotere pomp met stikstofpompsnelheden tot 925 l/s.
nEXT930D - ISO-K200 NW25
is a turbo molecular pump - hybrid bearing with a D - Duplex design offering a balanced performance between good gas throughput and good light gas compression.
Features and Benefits
- Bovenste magnetische lager - zorgt voor schone vacuüm, laag vermogen en lage trillingen.
- Geoptimaliseerde rotordesigns - leveren hoge snelheden en hoge compressie.
- Reeks van varianten geschikt voor vele toepassingen - D = standaard nEXT pompvariant, H = geoptimaliseerd rotorontwerp voor hoge lichte gascompressie en T = extra regeneratiefase voor verhoogde compressie en hogere ondersteuningsdrukcapaciteit
- Geïntegreerde controller / elektronica - biedt directe I/O of seriële besturing of kan worden aangesloten op een van onze TAG- of TIC-controllers voor gemakkelijke systematisering.
- Volledig door de gebruiker te onderhouden - oliereservoir en lagers kunnen in het veld worden vervangen met minimale gereedschappen.
- Inlaatscherm - standaard geleverd
General Product Information
| Connection Inlet Flange | DN 200 ISO-K |
| Weight | 15.40 |
| Connection vacuum outlet flange | DN 25 ISO-KF (NW25) |
| Voedingsspanning | DC 48V |
| Dimension Length | 0.240 |
| IP Rating | IP54 |
| Voedingsfrequentie | DC Voltage |
| Dimension Height | 0.241 |
| Dimension Width | 0.204 |
| Connector Electrical Power | Harting - Han Q; M20 x 1; Han C contact Male (IP65) |
| Recommended Controller | TIC - Turbo & Instrument Controller - control only |
| Noise / Sound Level |
44.00
db(A)
44.00 db(A) |
| Cooling Method |
Air Cooling (forced - fan)
Water Cooling Air Cooling (convection) |
| Connection Cooling |
1/8" BSPP (G) Female
6x1 mm flexible hose quick connection |
| Aansluitflens Inlaat / Uitlaat | DN 200 ISO-K / DN 25 ISO-KF (NW25) |
| Accessoires / Leveringsomvang | Voorzien van grof inlaatfilter. Lucht- en waterkoelaccessoires moeten afzonderlijk worden besteld. |
| Dimensie Opmerkingen | The dimensions length, width and height try to describe the outer shape of this particular product in its typical orientation when standing on the ground. We always recommend checking the detailed dimensions given in 2D drawings in the instruction manual or the 3D shapes given in 3D models. |
| connectionPurgeGasBallastVentConnector |
1/8" BSPP (or G 1/8") Female
1/8" BSPP (or G 1/8") Female |
Environmental Conditions
| Temperature Ambient Operation Max | 313.15 |
| Temperatuur Omgeving Bedrijf Min | 278.15 |
| Temperature Ambient Storage Min | 258.15 |
| Temperature Ambient Storage Max | 343.15 |
| Maximale Magnetische Veldweerstand (dekt de slechtste richting - kom en raadpleeg ons voor meer details) | 0.010 T |
Operation Conditions - Limitations
| Altitude Max | 4000.00 |
| Flow Cooling Water Min | 1.667 × 10⁻⁵ |
| Temperature Cooling Water Max | 308.15 |
| Temperature Cooling Water Min | 288.15 |
| Toelaatbare druk koelwater - Min en Max |
4.000 × 10⁵
4.000 × 10⁵ |
| Flow Cooling Water Max | 3.000 × 10⁻⁵ |
| Flow Purge Gas Ballast | 0.040 |
Classification
| Classification Product Pressure Range | High Vacuum: 1·10⁻³ - 1·10⁻⁷ mbar |
| Classification High / Medium / Rough Vacuum pump | High Vacuum Pump |
| Classification Dry or Wet Pump | Dry |
Performance Data
| Totaal Vermogen Nominaal | 500.00 |
| Pressure Ultimate | 7.000 × 10⁻⁷ |
| Nominal rotational speed | 820.00 |
| Pumping Speed Air Nitrogen (@50Hz or max @default setting) | 0.925 |
| Ramp Up Time | 150.00 |
| Maximale Drukondersteuning | 1500.00 |
| Pumping Speed Argon | 0.865 |
| Compression Ratio Air Nitrogen | 1.000 × 10¹¹ |
| Compression Ratio Helium | 1.200 × 10⁸ |
| Compression Ratio Hydrogen | 4.000 × 10⁶ |
| Pumping Speed Helium | 0.905 |
| Pumping Speed Hydrogen | 0.735 |
| Compression Ratio Argon | 1.000 × 10¹¹ |
| Gasdoorvoer Lucht Stikstof Max | 1.40 |
| Gasdoorvoer Helium Max | 2.10 |
| Gas Throughput Max Hydrogen | 1.40 |
| Gasdoorvoer Argon Max | 0.350 |
| Performance Comment | De compressie van een TMP is een waarde die beschrijft hoe goed het ontwerp een gastype kan comprimeren onder speciale omstandigheden. Compressiegegevens worden alleen gemeten met behulp van de CF-flensvarianten. De waarden worden vermeld voor alle familieleden. Voor sommige pompklassen geven we verschillende pompsnelheden op ISO > CF-flens aangezien kleine verschillen in geometrie hun prestaties beïnvloeden, wat leidt tot een verschil >5%. |
Connectivity - Communication Interface
| Communication Interfaces Customer |
RS485 (serial)
RS232 (serial) Parallel I/O USB |
| Connection electrical comms interface connector |
DSUB 15-PIN - Male (flying lead 300 mm)
USB micro - Female |
| Communication Interface Protocol | DX protocol |
| Connection Accessories Connector | Phoenix Contact M8 4-pin connector Female (SACC-DSI-M 8FS-4CON-M12/0.5) |
Variants
| Installation Orientation | Any orientation |
| Variant TMP |
D
D - Duplex |
