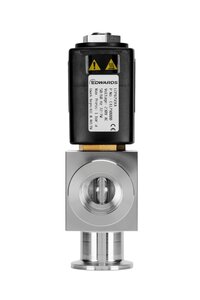

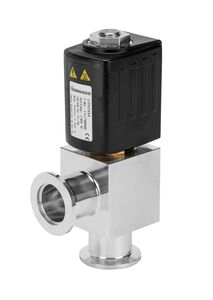

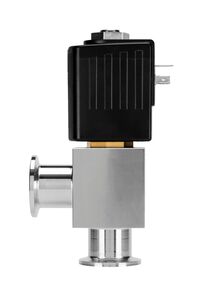

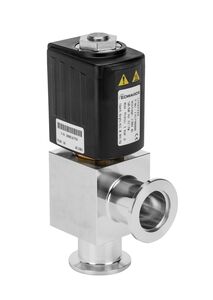

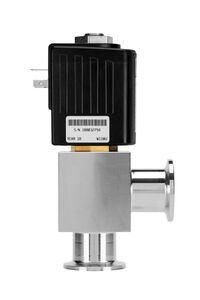

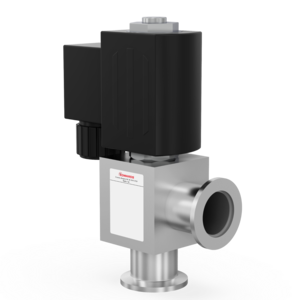

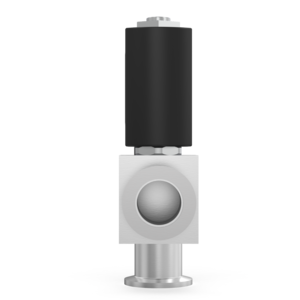

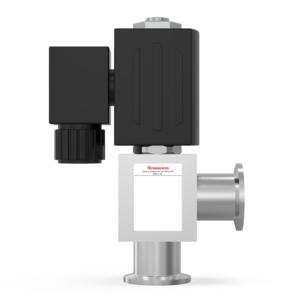

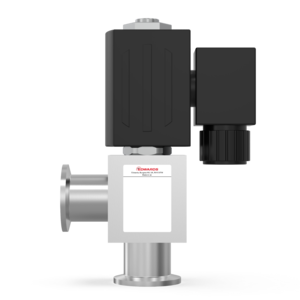

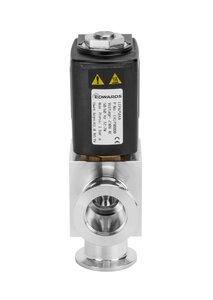

Angle Valve - LCPV25EKA - P-Line Valve O-Ring sealed 230V AC Al, C41790000
Onderdeelnummer:C41790000
EUR 822.00
Toegevoegd aan uw winkelwagen
Variant
Bekijk de onderstaande varianten om het product te vergelijken
| Korte beschrijving | Onderdeelnummer | Connection Inlet Flange |
|---|---|---|
| C41780000 | DN 16 ISO-KF (NW16) | |
| C41790000 | DN 25 ISO-KF (NW25) |
LCPVEKA ISO-KF - Isolation Valve
Edwards aluminium LCPVEK kleppen zijn ontworpen voor vacuümtoepassingen die een compacte, eenvoudige, elektromagnetische bedieningsklep nodig hebben om de gasstroom te regelen. Deze economische kleppen zijn ideaal voor een aantal taken, variërend van eenvoudige laboratoriumpomp-isolatie tot OEM vacuümsysteemintegratie en ontwerp. Hun veelzijdigheid maakt ze effectief zowel in vacuümpijpleidingen als in kamer-toelatingstoepassingen.
Zorgvuldige ontwerp van de elektromagnetische vermogensregeling en vacuümisolatiecomponenten levert efficiënte magnetische activering met optimale vacuümprestaties tegen een betaalbare prijs.
Features and Benefits
- Economisch ontwerp
- Elektrische actuering
- Lage stroomvereisten
- Elektronische boost-voedingsmodule
- Efficiënt magnetisch ontwerp
General Product Information
| Recommended Pressure Range Min | 1.000 × 10⁻⁴ |
| Recommended Pressure Range Max | 1.000 × 10⁵ |
| Connection Inlet Flange | DN 25 ISO-KF (NW25) |
| Weight | 0.840 |
| Valve Actuation Method | Solenoid / Electromagnetic |
| Connection vacuum outlet flange | DN 25 ISO-KF (NW25) |
| Leak Rate | 1.000 × 10⁻⁷ |
| Power Supply Phase | 1-Ph |
| Voedingsspanning | 1Ph 230V 50Hz |
| IP Rating | IP67 |
| Voedingsfrequentie | 50 Hz |
| ProductCertification | CE |
| Dimensie Opmerkingen | The dimensions length, width and height try to describe the outer shape of this particular product in its typical orientation when standing on the ground. For valves in particular we recommend checking the detailed dimensions given in 2D drawings in the instruction manual or the 3D shapes given in 3D models. |
Material of Construction
| Material Body | Aluminum |
| Material Abbreviation | Al |
| Material Seal | FKM |
Operation Conditions - Limitations
| Inlaat Absolute Druk Continu Max | 1.000 × 10⁵ |
| Altitude Max | 4000.00 |
| Reliability MTTF (mean time to failure) | 5.000 × 10⁵ |
Environmental Conditions
| Temperature Ambient Operation Max | 318.15 |
| Temperatuur Omgeving Bedrijf Min | 263.15 |
Performance Data
| Maximaal Drukverschil | 100000.00 |
| Maximaal stroomverbruik | Open 95 W for 60 ms approximately 2.5-4 W to hold. |
| Totaal Vermogen Nominaal | 72.00 |
