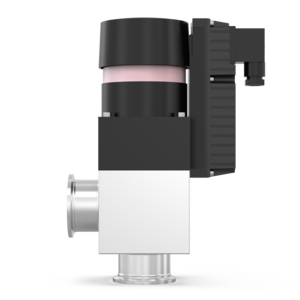

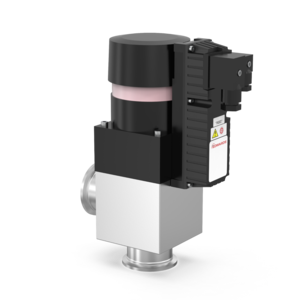

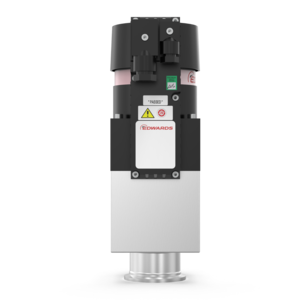

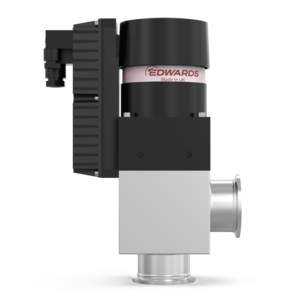

Angle Valve - PV40EKA - Solenoid Valve 220-240V 1-ph 50/60Hz Al, C41401000
Onderdeelnummer:C41401000
EUR 1,963.00
Variant
Bekijk de onderstaande varianten om het product te vergelijken
| Korte beschrijving | Onderdeelnummer | Connection Inlet Flange | Material Body |
|---|---|---|---|
| C41101000 | DN 10 ISO-KF (NW10) | Aluminum | |
| C41201000 | DN 16 ISO-KF (NW16) | Aluminum | |
| C41202000 | DN 16 ISO-KF (NW16) | Stainless Steel 1.4404 / 316 L / X2 CrNiMo 17 13 2 | |
| C41301000 | DN 25 ISO-KF (NW25) | Aluminum | |
| C41302000 | DN 25 ISO-KF (NW25) | Stainless Steel 1.4404 / 316 L / X2 CrNiMo 17 13 2 | |
| C41401000 | DN 40 ISO-KF (NW40) | Aluminum | |
| C41402000 | DN 40 ISO-KF (NW40) | Stainless Steel 1.4404 / 316 L / X2 CrNiMo 17 13 2 |

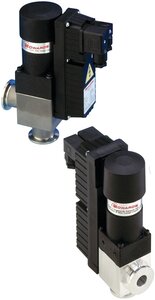

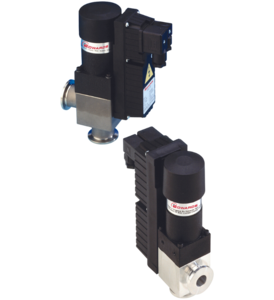

PVEK ISO-KF - Rt Angle Isolation Valve
De Edwards PVEK-serie kleppen zijn compacte, lichtgewicht elektromagnetische vacuümkleppen die geschikt zijn voor gebruik in vacuümpijpleidingssystemen tot 1 x 10-9 mbar. Een dubbel gewikkelde spoel gecombineerd met een elektronisch schakelsysteem zorgt voor een laag energieverbruik, lage bedrijfstemperaturen en een verlengde levensduur.
Balgenafdichting, de PVEK elektromagnetisch bediende haakse kleppen zijn verkrijgbaar met aluminium of roestvrijstalen behuizingen, met een totale MTTF tot 500.000 cycli.
Features and Benefits
- Tijdelijke hoge kracht voor openen – elektronisch geschakeld
- Laag energieverbruik in de 'open houden' positie
- Beschermingsgraad volgens IP55
- Vetvrije vacuüm
- MTTF tot 500000 cycli
General Product Information
| Recommended Pressure Range Min | 1.000 × 10⁻⁷ |
| Recommended Pressure Range Max | 2.000 × 10⁵ |
| Connection Inlet Flange | DN 40 ISO-KF (NW40) |
| Weight | 4.50 |
| Valve Actuation Method | Solenoid / Electromagnetic |
| Connection vacuum outlet flange | DN 40 ISO-KF (NW40) |
| Leak Rate | 1.000 × 10⁻¹⁰ |
| Power Supply Phase | 1-Ph |
| Voedingsspanning | 1Ph 220-240V 50/60Hz |
| IP Rating | IP67 |
| Voedingsfrequentie |
50 Hz
60 Hz |
| ProductCertification |
CE
RoHS |
| Dimensie Opmerkingen | The dimensions length, width and height try to describe the outer shape of this particular product in its typical orientation when standing on the ground. For valves in particular we recommend checking the detailed dimensions given in 2D drawings in the instruction manual or the 3D shapes given in 3D models. |
Material of Construction
| Material Body | Aluminum |
| Material Abbreviation | Al |
| Material Seal | FKM |
Operation Conditions - Limitations
| Inlaat Absolute Druk Continu Max | 2.000 × 10⁵ |
| Altitude Max | 2000.00 |
| Valve Pressure Max | 2.000 × 10⁵ |
| Reliability MTTF (mean time to failure) | 1.300 × 10⁵ |
Environmental Conditions
| Temperature Ambient Operation Max | 323.15 |
| Temperatuur Omgeving Bedrijf Min | 278.15 |
| Temperature Ambient Storage Min | 243.15 |
| Temperature Ambient Storage Max | 343.15 |
Performance Data
| Leak Rate Across Seat Valve | 1.000 × 10⁻¹⁰ |
| Maximaal Drukverschil | 100000.00 |
Classification
| Classification Product Pressure Range |
Medium Vacuum: 1 mbar - 1·10⁻³ mbar
High Vacuum: 1·10⁻³ - 1·10⁻⁷ mbar Rough Vacuum: 1000 mbar - 1 mbar |
- C41102856 - Instructions.pdf - Brazilian Portuguese - Instructions
- C41102851 - Instructions.pdf - Czech - Instructions
- C41102886 - Instructions.pdf - Dutch - Instructions
- C41101840 - Instructions.pdf - English - Instructions
- C41102885 - Instructions.pdf - English, French, German - Instructions
- C41102883 - Instructions.pdf - French - Instructions
- C41102882 - Instructions.pdf - German - Instructions
- C41102884 - Instructions.pdf - Italian - Instructions
