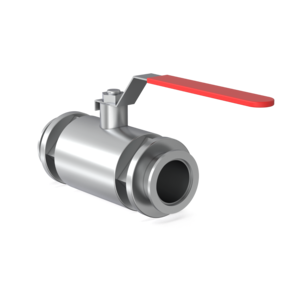

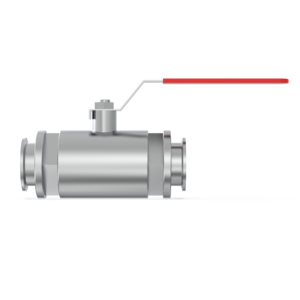

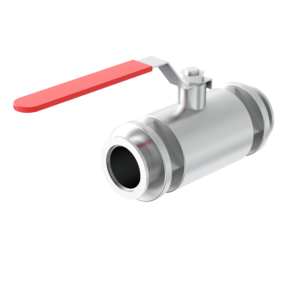

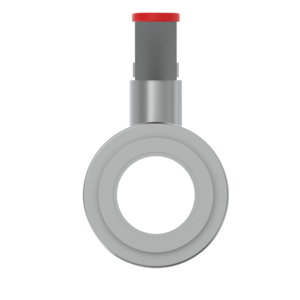

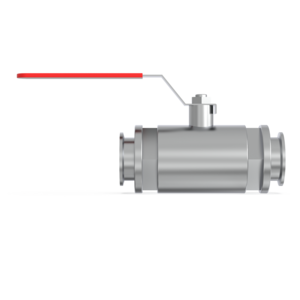

Inline Valve - IBV40MKS - NW40 Ball Valve St St, C36000300
Onderdeelnummer:C36000300
EUR 508.00
Variant
Bekijk de onderstaande varianten om het product te vergelijken
| Korte beschrijving | Onderdeelnummer | Connection Inlet Flange |
|---|---|---|
| C36000100 | DN 16 ISO-KF (NW16) | |
| C36000110 | 1/2" BSPP (or G 1/2") Female | |
| C36000200 | DN 25 ISO-KF (NW25) | |
| C36000210 | 1" BSPP (or G 1") Female | |
| C36000300 | DN 40 ISO-KF (NW40) | |
| C36000310 | 1 1/2" BSPP (or G 1 1/2") Female | |
| C36000400 | DN 50 ISO-KF (NW50) | |
| C36000410 | 2" BSPP (or G 2") Female |
IBV ISO-KF - Ball Valve
Kogelkranen zijn populair in toepassingen waar snelle actie en volledige doorstroming nodig zijn.
De Edwards IBV-serie kleppen combineren deze praktische alledaagse kenmerken met gebruiksgemak en economie in een ontwerp met hoge specificaties. Gemaakt van 316L roestvrij staal met PTFE zittingen, leveren ze robuuste prestaties in een breed scala aan vacuümtaken.
Features and Benefits
- Lage kapitaalkosten
- Handige NW16, 25, 40, 50 maten
- Optionele BSP-geschroefde versies
- Eenvoudig te gebruiken handmatige bediening
- Hoge doorlaat volledige boring pompen
General Product Information
| Recommended Pressure Range Min | 7.000 × 10⁵ |
| Connection Inlet Flange | DN 40 ISO-KF (NW40) |
| Weight | 3.10 |
| Valve Actuation Method | Manual |
| Connection vacuum outlet flange | DN 40 ISO-KF (NW40) |
| Leak Rate | 1.000 × 10⁻⁷ |
| Dimensie Opmerkingen | The dimensions length, width and height try to describe the outer shape of this particular product in its typical orientation when standing on the ground. For valves in particular we recommend checking the detailed dimensions given in 2D drawings in the instruction manual or the 3D shapes given in 3D models. |
Environmental Conditions
| Temperatuur Omgeving Bedrijf Min | 278.15 |
Performance Data
| Leak Rate Across Seat Valve | 1.000 × 10⁻⁷ |
Operation Conditions - Limitations
| Temperature Baking Max | 343.15 |
| Valve Pressure Max | 7.000 × 10⁵ |
| Reliability MTTF (mean time to failure) | 30000.00 |
Material of Construction
| Material Body | Stainless Steel 1.4404 / 316 L / X2 CrNiMo 17 13 2 |
| Material Abbreviation | St St |
| Product Titel | Onderdeelnummer | Prijs | In winkelwagen |
|---|---|---|---|
| Clamping Ring - St St NW32/40 (red wing nut), C10516401 | C10516401 | EUR 15.20 | |
| Centring Ring - St St Nitrile O-Ring - St St NW40, C10516396 | C10516396 | EUR 16.90 | |
| Centring Ring - Polymer Nitrile O-Ring - NW40, C10516393 | C10516393 | EUR 12.00 | |
| Clamp - Hinged Clamp - AL NW32/40, C10516402 | C10516402 | EUR 56.80 |
