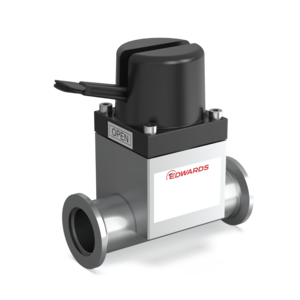

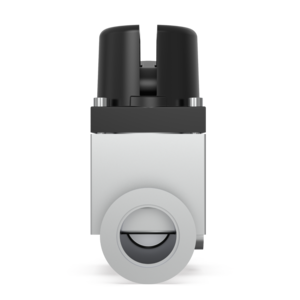

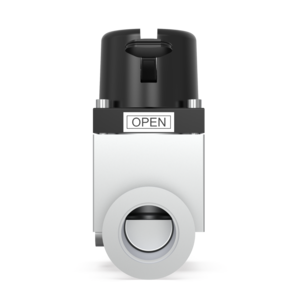

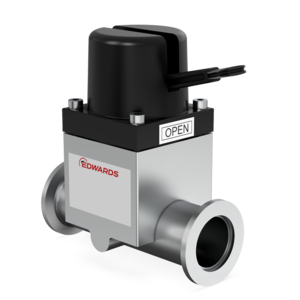

Inline Valve - IPV25MKA - In-line Bellows Sealed Manual Al NW25, C41321000
Onderdeelnummer:C41321000
EUR 568.00
Toegevoegd aan uw winkelwagen
Variant
Bekijk de onderstaande varianten om het product te vergelijken
| Korte beschrijving | Onderdeelnummer | Connection Inlet Flange | Material Body |
|---|---|---|---|
| C41218000 | DN 16 ISO-KF (NW16) | Aluminum | |
| C41219000 | DN 16 ISO-KF (NW16) | Stainless Steel 1.4404 / 316 L / X2 CrNiMo 17 13 2 | |
| C41321000 | DN 25 ISO-KF (NW25) | Aluminum | |
| C41322000 | DN 25 ISO-KF (NW25) | Stainless Steel 1.4301 / 304 / X5 CrNi 18 10 | |
| C41420000 | DN 40 ISO-KF (NW40) | Aluminum | |
| C41421000 | DN 40 ISO-KF (NW40) | Stainless Steel 1.4301 / 304 / X5 CrNi 18 10 |
IPVMK ISO-KF - In-line Isolation Valve
De IPVMK is een snel werkende, balgafdichte, rechtshoekig hendelbediende klep en is beschikbaar met een aluminium of roestvrijstalen behuizing. De hendel, verbonden met een zelf smerende kunststof nok-zuiger, bedient de klepsteel en klepplaat via PTFE-lagers. De O-ringgroef van de klepplaat is geventileerd om gasuitbarstingen te voorkomen. De kleppen zijn ontworpen om te werken tot 10^-9 mbar / 8 x 10^-10 Torr en tot een druk van 2100 mbar / 1575 Torr (30 psi).
General Product Information
| Recommended Pressure Range Min | 1.000 × 10⁻⁷ |
| Recommended Pressure Range Max | 2.100 × 10⁵ |
| Connection Inlet Flange | DN 25 ISO-KF (NW25) |
| Weight | 0.490 |
| Valve Actuation Method | Manual |
| Connection vacuum outlet flange | DN 25 ISO-KF (NW25) |
| Leak Rate | 1.000 × 10⁻¹⁰ |
| Dimensie Opmerkingen | The dimensions length, width and height try to describe the outer shape of this particular product in its typical orientation when standing on the ground. For valves in particular we recommend checking the detailed dimensions given in 2D drawings in the instruction manual or the 3D shapes given in 3D models. |
Material of Construction
| Material Body | Aluminum |
| Material Abbreviation | Al |
| Material Seal | FKM |
Environmental Conditions
| Temperature Ambient Operation Max | 318.15 |
| Temperatuur Omgeving Bedrijf Min | 278.15 |
| Temperature Ambient Storage Min | 278.15 |
| Temperature Ambient Storage Max | 318.15 |
Performance Data
| Leak Rate Across Seat Valve | 1.000 × 10⁻¹⁰ |
Operation Conditions - Limitations
| Temperature Baking Max | 373.15 |
| Reliability MTTF (mean time to failure) | 1.000 × 10⁵ |
| Product Titel | Onderdeelnummer | Prijs | In winkelwagen |
|---|---|---|---|
| Centring Ring - St St FKM O-Ring - NW25, C10514395 | C10514395 | EUR 18.60 | |
| Clamping Ring - St St NW20/25 (red wing nut), C10514401 | C10514401 | EUR 13.70 | |
| Centring Ring - St St Nitrile O-Ring - St St NW25, C10514396 | C10514396 | EUR 12.00 | |
| Clamp - Hinged Clamp - AL NW20/25, C10514402 | C10514402 | EUR 49.80 |
| Product Titel | Onderdeelnummer | Prijs | In winkelwagen |
|---|---|---|---|
| Spares Kit Seals PV25MK/PVPKS, C41301810 | C41301810 | EUR 62.30 | |
| Spares Kit PV25M, C31305826 | C31305826 | EUR 611.00 |
