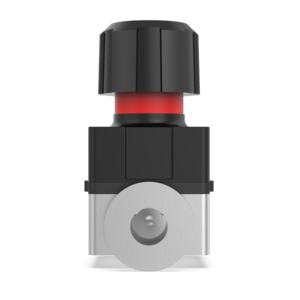

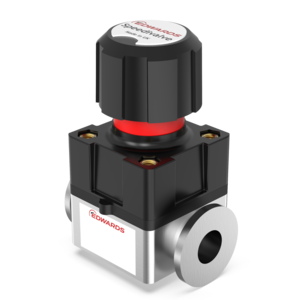

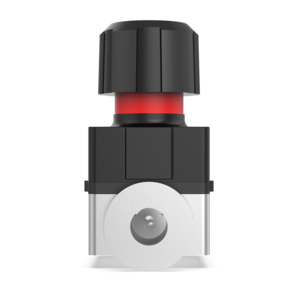

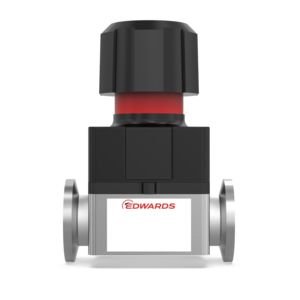

Inline Valve - SP10K - Speedivalve FKM GP Diaphragm, C33155000
Onderdeelnummer:C33155000
EUR 244.00
Variant
Bekijk de onderstaande varianten om het product te vergelijken
| Korte beschrijving | Onderdeelnummer | Connection Inlet Flange |
|---|---|---|
| C33105000 | DN 10 ISO-KF (NW10) | |
| C33155000 | DN 10 ISO-KF (NW10) | |
| C33205000 | DN 16 ISO-KF (NW16) | |
| C33255000 | DN 16 ISO-KF (NW16) | |
| C33305000 | DN 25 ISO-KF (NW25) | |
| C33355000 | DN 25 ISO-KF (NW25) | |
| C33405000 | DN 40 ISO-KF (NW40) | |
| C33455000 | DN 40 ISO-KF (NW40) |
Speedivalve ISO-KF
Edwards SP Speedivalves zijn door een diafragma afgesloten inline isolatiekleppen. De constructie bestaat hoofdzakelijk uit een flexibel elastomeer diafragma dat door een schroefdraadmechanisme op een licht gepolijste zitting wordt afgesloten. Het mechanisme is geïsoleerd van het systeem door het diafragma, wat resulteert in een uiterst robuuste en 'vuile' systeemtolerante klep.
Features and Benefits
- Eenvoudig te bedienen met visuele indicatie van geopende klep (SP10K tot SP25K)
- Lekdicht tot beter dan 10‑6 mbar ls‑1 / 8 x 10‑7 Torr ls‑1
- Het diafragma isoleert het mechanisme volledig van het vacuümsysteem.
- Extreem robuust en bestand tegen 'vuile' systemen
- Kan een overdruk van 9 bar weerstaan (SP10K tot SP40K, met co-seal
General Product Information
| Connection Inlet Flange | DN 10 ISO-KF (NW10) |
| Weight | 0.230 |
| Valve Actuation Method | Manual |
| Connection vacuum outlet flange | DN 10 ISO-KF (NW10) |
| Leak Rate | 1.000 × 10⁻⁷ |
| Dimensie Opmerkingen | The dimensions length, width and height try to describe the outer shape of this particular product in its typical orientation when standing on the ground. For valves in particular we recommend checking the detailed dimensions given in 2D drawings in the instruction manual or the 3D shapes given in 3D models. |
Material of Construction
| Material Body | Aluminum |
| Material Seal | FKM |
Environmental Conditions
| Temperature Ambient Operation Max | 313.15 |
| Temperatuur Omgeving Bedrijf Min | 278.15 |
| Temperature Ambient Storage Min | 263.15 |
| Temperature Ambient Storage Max | 313.15 |
Performance Data
| Leak Rate Across Seat Valve | 1.000 × 10⁻⁷ |
Operation Conditions - Limitations
| Temperature Baking Max | 333.15 |
