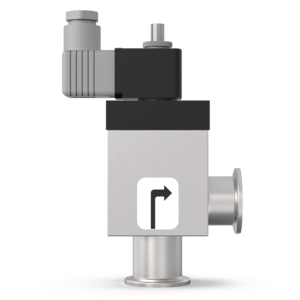

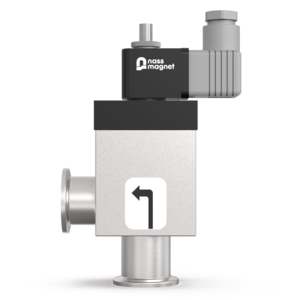

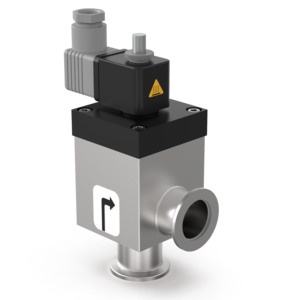

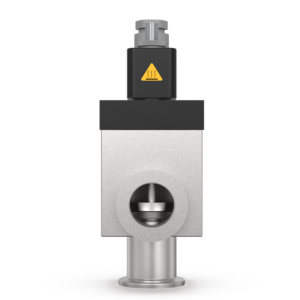

VIV Valve - VIV25EKA - 24V DC, A50637500
Onderdeelnummer:A50637500
EUR 1,549.00
Variant
Bekijk de onderstaande varianten om het product te vergelijken
| Korte beschrijving | Onderdeelnummer | Connection Inlet Flange |
|---|---|---|
| A50637500 | DN 25 ISO-KF (NW25) | |
| A50637510 | DN 40 ISO-KF (NW40) | |
| A50637520 | DN 50 ISO-KF (NW50) | |
| KIT001457 | DN 40 ISO-KF (NW40) |
VIV - Vacuum Isolation Valve
Ontworpen voor gebruik met nXDS, XDS, nXLi en nXRi droge primaire pompen, is de VIV vacuümisolatieklep een klep met hoge geleiding en snelle werking die is ontworpen om de verplaatsing van damp of deeltjes van de voorpomp naar de proceskamer te voorkomen. Wanneer de VIV gesloten is, wordt de voorpomp veilig geventileerd.
General Product Information
| Recommended Pressure Range Min | 1.000 × 10⁻⁶ |
| Recommended Pressure Range Max | 1.000 × 10⁵ |
| Connection Inlet Flange | DN 25 ISO-KF (NW25) |
| Weight | 0.500 |
| Valve Actuation Method | Solenoid / Electromagnetic |
| Connection vacuum outlet flange | DN 25 ISO-KF (NW25) |
| Leak Rate | 1.000 × 10⁻¹⁰ |
| Voedingsspanning | DC 24V |
| IP Rating | IP65 |
| Voedingsfrequentie | DC Voltage |
| Dimensie Opmerkingen | The dimensions length, width and height try to describe the outer shape of this particular product in its typical orientation when standing on the ground. For valves in particular we recommend checking the detailed dimensions given in 2D drawings in the instruction manual or the 3D shapes given in 3D models. |
Material of Construction
| Material Body | Aluminum |
| Material Abbreviation | Al |
| Material Seal | FKM |
Environmental Conditions
| Temperature Ambient Operation Max | 323.15 |
| Temperatuur Omgeving Bedrijf Min | 278.15 |
| Temperature Ambient Storage Min | 323.15 |
| Temperature Ambient Storage Max | 283.15 |
Performance Data
| Leak Rate Across Seat Valve | 1.000 × 10⁻⁸ |
| Maximaal Drukverschil | 20000.00 |
| Totaal Vermogen Nominaal | 2.50 |
Operation Conditions - Limitations
| Temperature Baking Max | 333.15 |
Classification
| Classification Product Pressure Range | High Vacuum: 1·10⁻³ - 1·10⁻⁷ mbar |
