Pakkingen verzilverd koper - DN 40 CF (Pak van 5), C10005280
Variant
Bekijk de onderstaande varianten om het product te vergelijken
| Korte beschrijving | Onderdeelnummer | Connection Vacuum Hardware Fittings | Materiaal van Constructie |
|---|---|---|---|
| C10001270 | DN 16 CF (1.33") | Copper annealed | |
| C10001280 | DN 16 CF (1.33") | Copper silver plated | |
| C10001290 | DN 16 CF (1.33") | Copper | |
| C10005270 | DN 40 CF (2.75") | Copper annealed | |
| C10005280 | DN 40 CF (2.75") | Copper silver plated | |
| C10005290 | DN 40 CF (2.75") | Copper | |
| C10007270 | DN 63 CF (4.5") | Copper annealed | |
| C10007280 | DN 63 CF (4.5") | Copper silver plated | |
| C10007490 | DN 63 CF (4.5") | Copper | |
| C10009270 | DN 100 CF (6") | Copper annealed | |
| C10009280 | DN 100 CF (6") | Copper silver plated | |
| C10009290 | DN 100 CF (6") | Copper | |
| C10011270 | DN 160 CF (8") | Copper annealed | |
| C10011280 | DN 160 CF (8") | Copper silver plated | |
| C10011290 | DN 160 CF (8") | Copper | |
| C10012270 | DN 200 CF (10") | Copper annealed | |
| C10012280 | DN 200 CF (10") | Copper silver plated | |
| C10012290 | DN 200 CF (10") | Copper | |
| C10013270 | DN 250 CF (13.25") | Copper annealed | |
| C10013290 | DN 250 CF (13.25") | Copper |
Components and Fittings CF
Wanneer u vacuümpomponderdelen van Edwards koopt, kunt u de kwaliteit en service verwachten die alleen een toonaangevende internationale leverancier kan bieden. Wij begrijpen dat flenzen en fittingen cruciaal zijn voor de prestaties van uw vacuümsysteem, en leveren alleen hoogwaardige producten die aan de hoogste specificaties voldoen.
CF-fittingen hebben een uniek afdichtingssysteem om een lekdichte verbinding te realiseren. Een koperen afdichting wordt axiaal en radiaal samengedrukt tussen twee CF-flenzen, waarbij snijkanten het koper dwingen om koud te vloeien. Deze vloeiing wordt sterk beperkt door de verticale flenswand die hoge drukken genereert en oppervlakte-imperfecties opvult om een extreem strakke metaal-op-metaal afdichting te bewijzen.
Metrische flenzen, gebruikelijk in Europa en Azië, gebruiken metrische getapte gaten en geboorde gaten in flenzen die geschikt zijn voor metrische buizen. Flenzen gespecificeerd in inches, vaker gebruikt in de Verenigde Staten, gebruiken UNF-flensdraad en geboorde gaten die compatibel zijn met buizen in inch-maten. Wij bieden beide opties aan.
Onze componenten en flensfittingen zijn ontworpen om lekdicht te zijn over het gehele bereik van vacuümtoepassingen, en zijn niet bedoeld om volledige structurele ondersteuning te bieden. Bij het ontwerpen van een vacuümsysteem is het essentieel om rekening te houden met de statische en dynamische belastingen die op elke verbinding worden uitgeoefend. Indien nodig moet extra mechanische ondersteuning worden geboden en in het ontwerp worden opgenomen. Regelmatige inspectie, inclusief lekcontrole en, waar van toepassing, periodieke vervanging van componenten, moet worden overwogen om de efficiëntie en veiligheid van het systeem te waarborgen.

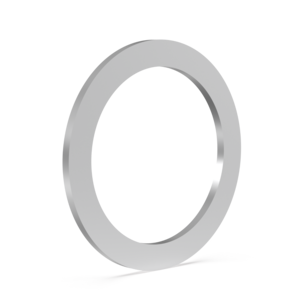

Pakkingen verzilverd koper - DN 40 CF (Pak van 5)
Silver plated copper gaskets are required when regular high temperature bake outs are performed.
Features and Benefits
- Gemak van levering - Enkele bron leverancier, in staat om de volledige systeemoplossing te leveren, zowel online als via lokale distributiecentra.
- Hoge kwaliteit en betrouwbaarheid - Nauwkeurige materiaalcontrole zorgt voor een betrouwbare vacuümprestatie bij gevoelige of veeleisende toepassingen.
- Uitgebreide keuze - Compleet assortiment voor alle gangbare flensmaten in aluminium en roestvrij staal.
- Gefabriceerd volgens ISO 3669 standaard
- Nominale diameters 16-350 mm
- Bijna uitsluitend gebruikt met metalen afdichtingen van koperen ringen
- Typisch gebruikt in UHV-systemen: drukken < 10^-8 mbar
Environmental Conditions
| Temperature Ambient Operation Max | 473.15 |
| Temperatuur Omgeving Bedrijf Min | 77.15 |
General Product Information
| Connection Vacuum Hardware Fittings | DN 40 CF (2.75") |
| Recommended Pressure Range Min | 1.000 × 10⁻¹⁰ |
| Recommended Pressure Range Max | 1.000 × 10⁵ |
| Accessoires / Leveringsomvang | Silver Plated Copper (5 per pack) |
Material of Construction
| Material Body | Cu - copper silver plated |
| Materiaal van Constructie | Copper silver plated |
| Material Abbreviation | Cu |
Classification
| Classification Product Pressure Range | Ultra High Vacuum: 1·10⁻⁷ - 1·10⁻¹¹ mbar |
