Specificaties
| Aansluitflens Inlaat / Uitlaat | DN 40 ISO-KF (NW40) / DN 25 ISO-KF (NW25) |
| Totaal Vermogen Nominaal | 520.00 |
XDS35iC - 100-120/200-230V 50/60Hz 1Ph
Variant
Bekijk de onderstaande varianten om het product te vergelijken
| Korte beschrijving | Onderdeelnummer |
|---|---|
| A73001983 | |
| A73003983 | |
| A73005983 | |
| A73006983 | |
| A73007983 | |
| A73008983 |
Dry Scroll Pumps
Droge scrollvacuümpompen zijn verdringerpompen die gebruik maken van twee spiraalvormige scrolls, één vaste en één oscillerende, om gasmoleculen te vangen en samen te persen. Het zijn olievrije, onderhoudsarme pompen die vaak worden gebruikt voor schone vacuümtoepassingen. Omdat ze niet afhankelijk zijn van olie voor afdichting en smering, elimineren ze het risico van olieverontreiniging en -lekkage, waardoor ze een milieuvriendelijke keuze zijn.
Bij Edwards streven we ernaar scrolltechnologieën tot hun beste te brengen en we zijn toegewijd om nu en in de toekomst de meest duurzame oplossing te bieden.
XDSi Scroll Pumps
XDS droog scrollpompen zijn de industriestandaard geworden wanneer droogpompen essentieel is, en blijken een robuuste en schone vacuümpompoplossing te zijn in een reeks toepassingen en processen.

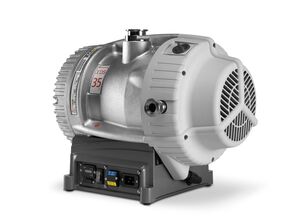

XDS35i
De XDS35i-familie van scrollpompen biedt bewezen droge, schone vacuümoplossingen voor een breed scala aan toepassingen, met slimme aandrijftechnologie om de pomp te verzorgen en wereldwijd prestaties te leveren.
Nu heeft een combinatie van de dubbelstart scrollvormtechnologie en bypass-kleppen Edwards in staat gesteld om de XDS35i Enhanced reeks pompen aan te bieden als aanvulling op onze oorspronkelijke familie.
XDS35iC - 100-120/200-230V 50/60Hz 1Ph
The XDS35iC version is fitted with Chemraz® internal valve pads and stainless-steel exhaust port. Chemraz® is a registered trademark of Greene Tweed.
Features and Benefits
- Lagerafscherming - zorgt voor scheiding tussen procesgassen en lager smering om een schone vacuüm te garanderen en voorkomt dat smeermiddel wordt verontreinigd door procesgassen, wat de levensduur van het lager verlengt.
- Slimme motoraandrijving - betekent consistente prestaties wereldwijd, bescherming tegen overbelasting van de pomp en mogelijkheid voor op afstand starten/stoppen.
- Hoog debiet gasballastfunctie - maakt het mogelijk om dampen, inclusief waterdamp, tot 240 gh-1 te pompen.
- Eenvoudig enkelzijdig scrollontwerp - maakt onderhoud in enkele minuten mogelijk voor lage eigendomskosten en maximale beschikbaarheid.
- Zet een stap verder - de Enhanced-versies bieden tot 20% lagere piekvermogenvereisten tijdens de initiële pompfase, wat betekent dat ze in staat zijn om grote volumekamers leeg te pompen zonder prestatieverlies en tot 25% meer pompsnelheid bij deze ruwdrukken, wat helpt bij toepassingen met een hogere frequentiecycli.
Algemene productinformatie
| Weight | 48.00 |
| Leak Rate | 1.000 × 10⁻⁷ |
| Dimension Length | 0.476 |
| Dimension Height | 0.396 |
| Dimension Width | 0.333 |
| Noise / Sound Level | 57.00 db(A) |
| Vibration Level Velocity (rms) | 4.500 × 10⁻³ m/s |
| Certificering van Product |
CE
UL (61010-1 3rd Edition) CSA (C22.2 No.61010-1-12) |
| Aansluitflens Inlaat / Uitlaat | DN 40 ISO-KF (NW40) / DN 25 ISO-KF (NW25) |
| Dimensie Opmerkingen | De afmetingen lengte, breedte en hoogte proberen de buitenvorm van dit specifieke product in zijn typische oriëntatie weer te geven wanneer het op de grond staat. We raden altijd aan om de gedetailleerde afmetingen te controleren in de 2D-tekeningen in de handleiding of de 3D-vormen in de 3D-modellen. |
| Certificering Motor | CSA (C22.2 No.61010-1-12) |
Prestatiegegevens
| Totaal Vermogen Nominaal | 520.00 |
| Pumping Speed Air Nitrogen 60Hz | 9.722 × 10⁻³ |
| Pumping Speed Air Nitrogen 50Hz | 9.722 × 10⁻³ |
| Druk Waterdamp Max | 3500.00 |
| Druk Ultiem Met Gasballast |
1000.00
1000.00 |
| Pressure Ultimate | 1.00 |
| Nominal rotational speed | 29.17 |
| Vermogen bij Atmosfeer Continu | 1800.00 |
| Vermogen bij Ultimum | 440.00 |
| Pumping Speed Air Nitrogen (@50Hz or max @default setting) | 9.722 × 10⁻³ |
| Vermogen bij Ultimatum Met Gasballast | 47500.00 |
| Vermogen bij Atmosfeer Kortetermijn Max | 1900.00 |
Bedrijfsomstandigheden - Beperkingen
| Inlaat Absolute Druk Continu Max | 4000.00 |
| Altitude Max | 2000.00 |
| Druk Absoluut Uitlaat Continu Max | 1.200 × 10⁵ |
Omgevingsomstandigheden
| Temperature Ambient Operation Max | 313.15 |
| Temperatuur Omgeving Bedrijf Min | 283.15 |
| Temperature Ambient Storage Min | 243.15 |
| Temperature Ambient Storage Max | 343.15 |
Constructiemateriaal
| Materiaal Rotor | Aluminum Anodised |
| Materiaal Stator | Aluminum Anodised |
Classificatie
| Classification Dry or Wet Pump | Dry |
Varianten
| Variant Atex Category | Ex II 3 G Ex h IIB T4 Gc - internal atmospheres only |
