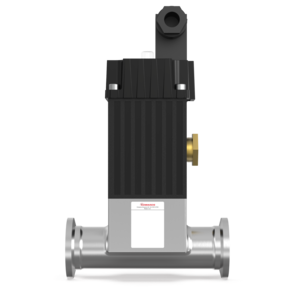

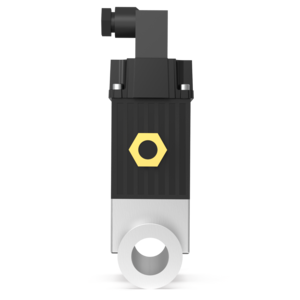

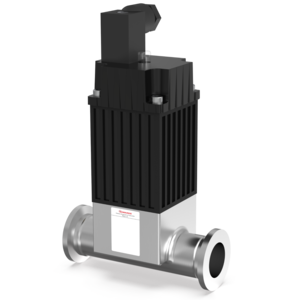

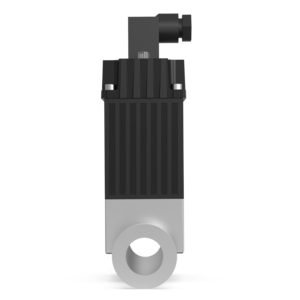

IPVPK ISO-KF - In-line Isolation Valve

Het Edwards-assortiment van in-line enkelwerkende cilinder, veerterugslag pijpleidingkleppen zijn ontworpen voor hoge snelheid activering vanuit standaard pneumatische lijnen, en worden aangeboden in de maten NW16, 25, 40 en 50. Ze zijn verkrijgbaar met aluminium of roestvrijstalen behuizingen met ofwel O-ring (asafdichting, alleen aluminium) of balgafdichting.

De kleppen zijn ontworpen voor een lange levensduur, met een MTTF van 5.000.000 cycli voor zowel de balg- als de O-ring verzegelde versies, wat lange intervallen tussen onderhoudsbeurten biedt.

Features and Benefits

Verbeterde levensduur, gemiddelde tijd tot falen nu 5.000.000 cycli
Elektrische en visuele indicatie van de klepstatus
Snel reagerend – 20 ms om te sluiten (PV16)
Verkrijgbaar in aluminium of roestvrij staal
Keuze uit balg- of O-ring assenafdichting met aluminium behuizingen

Algemene productinformatie

Recommended Pressure Range Min	1.000 × 10⁻⁷
Recommended Pressure Range Max	2.100 × 10⁵
Weight	0.310
Leak Rate	1.000 × 10⁻¹³
Dimensie Opmerkingen	The dimensions length, width and height try to describe the outer shape of this particular product in its typical orientation when standing on the ground. For valves in particular we recommend checking the detailed dimensions given in 2D drawings in the instruction manual or the 3D shapes given in 3D models.

Omgevingsomstandigheden

Temperature Ambient Operation Max	318.15
Temperatuur Omgeving Bedrijf Min	278.15
Temperature Ambient Storage Min	278.15
Temperature Ambient Storage Max	318.15

Prestatiegegevens

Leak Rate Across Seat Valve	1.000 × 10⁻¹⁰
Maximaal Drukverschil	2.100 × 10⁵

Bedrijfsomstandigheden - Beperkingen

Temperature Baking Max

373.15

Product Titel	Onderdeelnummer	Prijs
Clamping Ring - St St NW10/16 (red wing nut), C10512401	C10512401	11,30 EUR
Centring Ring - St St FKM O-Ring - NW16, C10512395	C10512395	16,60 EUR
Centring Ring - St St Nitrile O-Ring - St St NW16, C10512396	C10512396	13,00 EUR
Clamp - Hinged Clamp - AL NW10/16, C10512402	C10512402	46,80 EUR
3-Port Electropneumatic Control Valve 24V DC (to be used with PVPK, IPVPK, SIPVP), H06200124	H06200124	291,00 EUR
3-Port Electropneumatic Control Valve 24V AC (to be used with PVPK, IPVPK, SIPVP), H06200125	H06200125	291,00 EUR

Korte beschrijving	Onderdeelnummer
Inline Valve - PV40PKS - Bellows sealed Lam spec	C41419000
Inline Valve - PV40PKS - Bellows sealed Lam Mod 90º	C41419200
Inline Valve - IPV16PKA - Bellows sealed Al NW16	C41601000
Inline Valve - IPV16PKS - Bellows sealed St St NW16	C41602000
Inline Valve - IPV16PKAO - O-Ring Sealed Al NW16	C41603000
Inline Valve - IPV25PKA - Bellows sealed In-line Al NW25	C41621000
Inline Valve - IPV25PKS - Bellows sealed In-line St St NW25	C41622000
Inline Valve - IPV25PKAO - O-Ring Sealed In-line Pipeline Valve Al NW25	C41623000
Inline Valve - IPV25PKA - Dual Microswitch 1/8" BSP	C41626000
Inline Valve - IPV40PKA - Bellows sealed In-line Al NW40	C41641000
Inline Valve - IPV40PKS - Bellows sealed In-line St St NW40	C41642000
Inline Valve - IPV40PKAO - O-Ring Sealed Valve Al	C41643000
Inline Valve - IPV40PKA - Dual Microswitch 1/8" NPT	C41646000

Inline Valve - IPV16PKA - Bellows sealed Al NW16, C41601000
