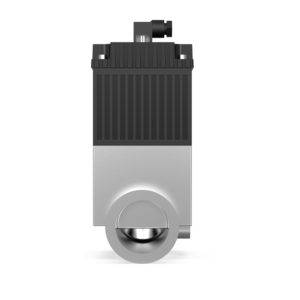

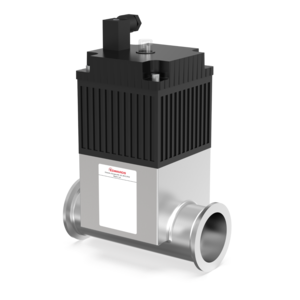

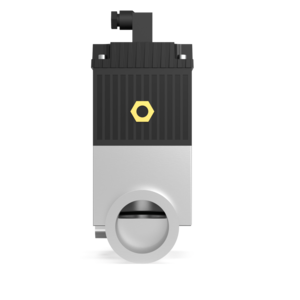

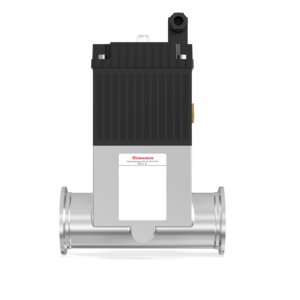

Inline Valve - IPV40PKS - Bellows sealed In-line St St NW40, C41642000
Onderdeelnummer:C41642000
EUR 1,599.00
Toegevoegd aan uw winkelwagen
Variant
Bekijk de onderstaande varianten om het product te vergelijken
| Korte beschrijving | Onderdeelnummer | Connection Inlet Flange | Material Body |
|---|---|---|---|
| C41419000 | - | - | |
| C41419200 | - | - | |
| C41601000 | DN 16 ISO-KF (NW16) | Aluminum | |
| C41602000 | DN 16 ISO-KF (NW16) | Stainless Steel 1.4404 / 316 L / X2 CrNiMo 17 13 2 | |
| C41603000 | DN 16 ISO-KF (NW16) | Aluminum | |
| C41621000 | DN 25 ISO-KF (NW25) | Aluminum | |
| C41622000 | DN 25 ISO-KF (NW25) | Stainless Steel 1.4301 / 304 / X5 CrNi 18 10 | |
| C41623000 | DN 25 ISO-KF (NW25) | Aluminum | |
| C41626000 | - | Aluminum | |
| C41641000 | DN 40 ISO-KF (NW40) | Aluminum | |
| C41642000 | DN 40 ISO-KF (NW40) | Stainless Steel 1.4301 / 304 / X5 CrNi 18 10 | |
| C41643000 | DN 40 ISO-KF (NW40) | Aluminum | |
| C41646000 | - | Aluminum |
IPVPK ISO-KF - In-line Isolation Valve
Het Edwards-assortiment van in-line enkelwerkende cilinder, veerterugslag pijpleidingkleppen zijn ontworpen voor hoge snelheid activering vanuit standaard pneumatische lijnen, en worden aangeboden in de maten NW16, 25, 40 en 50. Ze zijn verkrijgbaar met aluminium of roestvrijstalen behuizingen met ofwel O-ring (asafdichting, alleen aluminium) of balgafdichting.
De kleppen zijn ontworpen voor een lange levensduur, met een MTTF van 5.000.000 cycli voor zowel de balg- als de O-ring verzegelde versies, wat lange intervallen tussen onderhoudsbeurten biedt.
Features and Benefits
- Verbeterde levensduur, gemiddelde tijd tot falen nu 5.000.000 cycli
- Elektrische en visuele indicatie van de klepstatus
- Snel reagerend – 20 ms om te sluiten (PV16)
- Verkrijgbaar in aluminium of roestvrij staal
- Keuze uit balg- of O-ring assenafdichting met aluminium behuizingen
General Product Information
| Recommended Pressure Range Min | 1.000 × 10⁻⁷ |
| Recommended Pressure Range Max | 2.100 × 10⁵ |
| Connection Inlet Flange | DN 40 ISO-KF (NW40) |
| Weight | 2.30 |
| Valve Actuation Method | Pneumatic |
| Connection vacuum outlet flange | DN 40 ISO-KF (NW40) |
| Leak Rate | 1.000 × 10⁻¹⁰ |
| Dimensie Opmerkingen | The dimensions length, width and height try to describe the outer shape of this particular product in its typical orientation when standing on the ground. For valves in particular we recommend checking the detailed dimensions given in 2D drawings in the instruction manual or the 3D shapes given in 3D models. |
Material of Construction
| Material Body | Stainless Steel 1.4301 / 304 / X5 CrNi 18 10 |
| Material Abbreviation | St St |
| Material Seal | FKM |
Environmental Conditions
| Temperature Ambient Operation Max | 318.15 |
| Temperatuur Omgeving Bedrijf Min | 278.15 |
| Temperature Ambient Storage Min | 278.15 |
| Temperature Ambient Storage Max | 318.15 |
Performance Data
| Leak Rate Across Seat Valve | 1.000 × 10⁻¹⁰ |
| Maximaal Drukverschil | 2.100 × 10⁵ |
Operation Conditions - Limitations
| Temperature Baking Max | 373.15 |
| Reliability MTTF (mean time to failure) | 5.000 × 10⁶ |
| Product Titel | Onderdeelnummer | Prijs | In winkelwagen |
|---|---|---|---|
| Clamping Ring - St St NW32/40 (red wing nut), C10516401 | C10516401 | EUR 15.20 | |
| Centring Ring - St St Nitrile O-Ring - St St NW40, C10516396 | C10516396 | EUR 16.90 | |
| Centring Ring - Polymer Nitrile O-Ring - NW40, C10516393 | C10516393 | EUR 12.00 | |
| Clamp - Hinged Clamp - AL NW32/40, C10516402 | C10516402 | EUR 56.80 | |
| 3-Port Electropneumatic Control Valve 24V DC (to be used with PVPK, IPVPK, SIPVP), H06200124 | H06200124 | EUR 266.00 | |
| 3-Port Electropneumatic Control Valve 24V AC (to be used with PVPK, IPVPK, SIPVP), H06200125 | H06200125 | EUR 266.00 |
| Product Titel | Onderdeelnummer | Prijs | In winkelwagen |
|---|---|---|---|
| Spares Kit Seals PV40PK, C41411800 | C41411800 | EUR 34.90 |
